Как разобраться в артиллерийских зарядах, выстрелах и снарядах

Казалось бы что сложного в устройстве артиллерийского орудия или снаряда? Вот самолеты и танки, это да, это не так просто. Однако,  регулярно натыкаешься в справочниках на фразы вроде «переменный заряд», «картузное заряжание», «унитарный выстрел» и понятного в этом мало. Термины звучат внушительно, а смысл ускользает. Что ж, давайте разбираться как всё устроено.

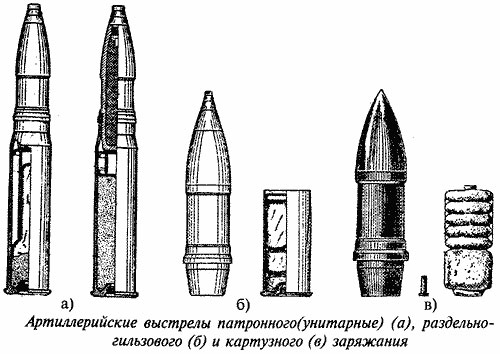

Какие бывают снаряды: унитарные, с раздельным или картузным заряжанием

Что такое выстрел, заряд и снаряд

Для начала, стоит отдельно прояснить, из чего, собственно, складывается сам артиллерийский выстрел — ведь термины «выстрел», «метательный заряд» и «снаряд» нередко употребляют как взаимозаменяемые, хотя это не так.

Выстрел — это как бы «полный комплект» элементов, необходимых для ведения артиллерийского огня: снаряд, метательный заряд, средство воспламенения (например, капсюльная втулка или ударник), а в ряде случаев ещё и гильза либо картуз. Без любого из этих компонентов стрельба невозможна.

Метательный заряд — это, по сути, «двигатель» выстрела: порция пороха, которая при воспламенении стремительно сгорает, создавая высокое давление газов и выталкивая снаряд из ствола. Именно от массы и состава метательного заряда зависят начальная скорость снаряда и, как следствие, дальность полёта. В зависимости от задачи артиллеристы используют разные варианты заряда (об этом мы поговорим).

Снаряд — это уже та часть выстрела, которая непосредственно поражает цель: будь то осколочно‑фугасный боеприпас, бронебойный болванка или осветительная граната. Его конструкция и наполнение определяют характер воздействия на цель, тогда как метательный заряд отвечает за доставку.

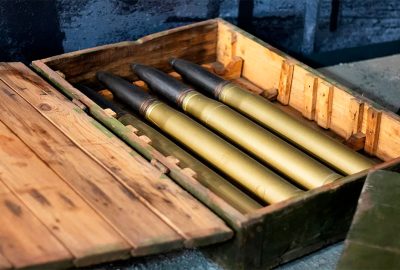

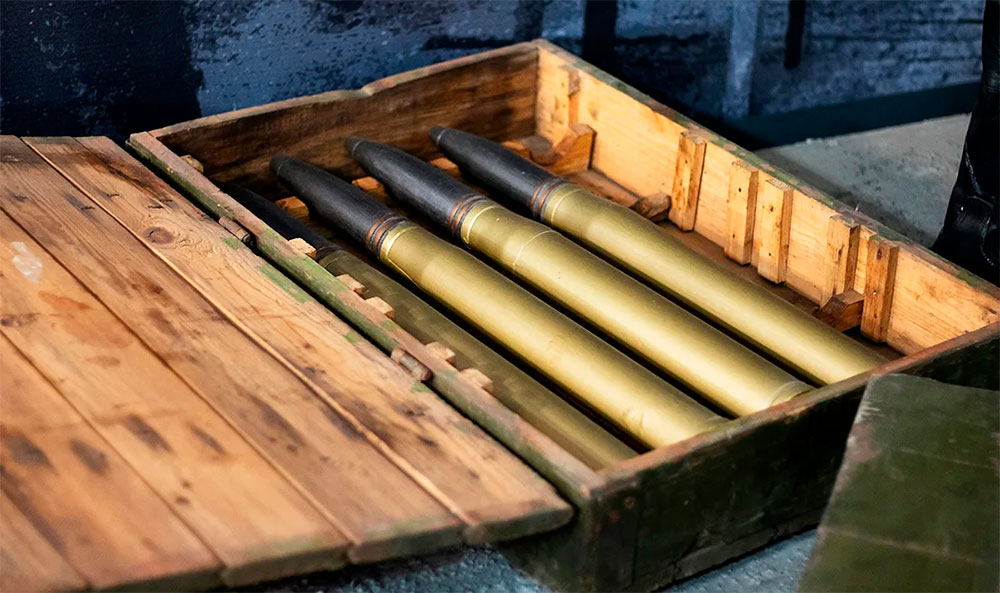

Унитарные снаряды — бери и пользуйся

Что значит «унитарный выстрел» и почему он стал революцией

Унитарный выстрел — это, по сути, «всё в одном»: снаряд и заряд объединены в единую конструкцию, которая заряжается в орудие целиком (как правило когда мы говорим «артиллерийский снаряд» мы и имеем в виду унитарный выстрел). Это очень напоминает принцип используемый в носимом огнестрельном оружии: пуля, порох и капсюль собраны вместе, и получается патрон, или как говорят «унитарный патрон».

В артиллерии принцип тот же, только масштаб иной. Унитарные выстрелы чаще всего применяются в орудиях малого и среднего калибра, где вес и габариты позволяют заряжать их вручную.

Преимущество такого подхода — скорость. В бою, когда каждая секунда на счету, унитарный выстрел позволяет вести интенсивный огонь. Однако у него есть и ограничения: если нужно изменить дальность стрельбы, приходится менять весь снаряд целиком, а не только заряд. Это не всегда удобно, особенно когда требуется тонко подстраиваться под условия боя.

Пушки 100-мм противотанковая пушка МТ-12 «рапира» и 76-мм дивизионная пушка ЗиС-3 используют унитарные боеприпасы. Причем снаряды обеих пушек относительно не тяжелые: 5,5-6,2 кг, а вот масса унитарного выстрела у той у «рапиры» может доходить до 23 килограмм.

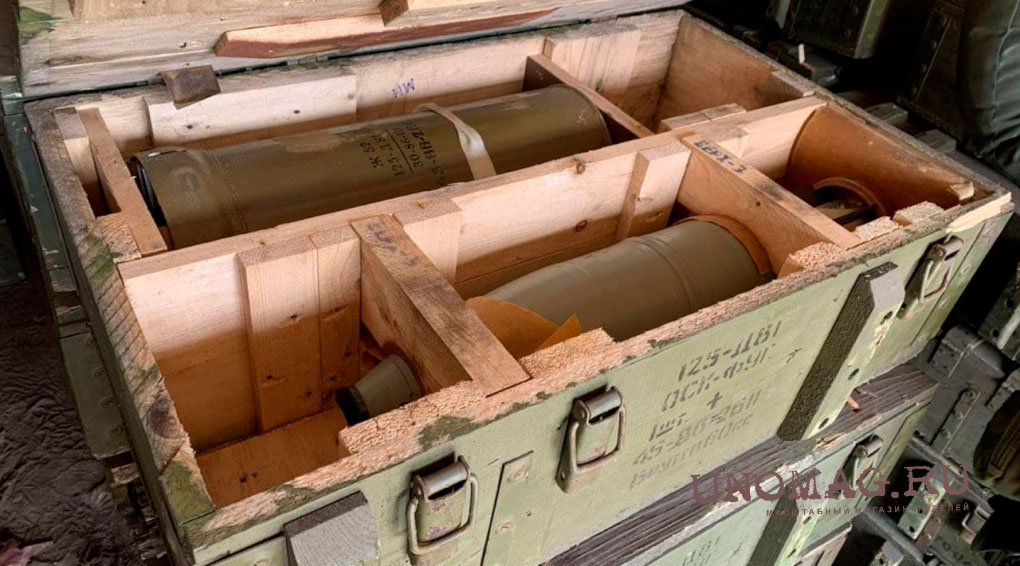

Выстрел с раздельно-гильзовым заряжанием: отдельно снаряд, отдельно заряд

Что такое раздельное заряжание: гибкость в обмен на скорость

Если унитарный выстрел — это скорость, то раздельное заряжание — это гибкость. При таком способе снаряд и заряд подаются в орудие по отдельности. Сначала в ствол помещают снаряд, затем — заряд укладывается в гильзе или картузе. Такой метод характерен для орудий крупного калибра, где общий вес снаряженного выстрела слишком велик для удобной работы с унитарным вариантом.

Раздельное заряжание позволяет легко менять мощность выстрела, не меняя снаряд. Это особенно важно, когда нужно поразить цель на разной дистанции или использовать разные типы боеприпасов с одним и тем же орудием. Например, в гаубицах, которые стреляют по навесной траектории, такая возможность критически важна: меняя заряд, артиллеристы могут точно попадать в укрытия, не меняя угол возвышения.

Статистика показывает, что при использовании переменных зарядов точность попадания в цель на средних дистанциях повышается на 15–20% по сравнению с фиксированным полным зарядом, поскольку артиллеристы могут точнее подстраиваться под условия стрельбы.

Советские и российские 152-мм пушка-гаубица Д-20 и 152-мм гаубица 2А65 «Мста-Б» используют выстрелы раздельно-гильзового заряжания. Немудрено, учитывая что у той же Д-20, масса полного выстрела составляет 43,5-48,9 кг.

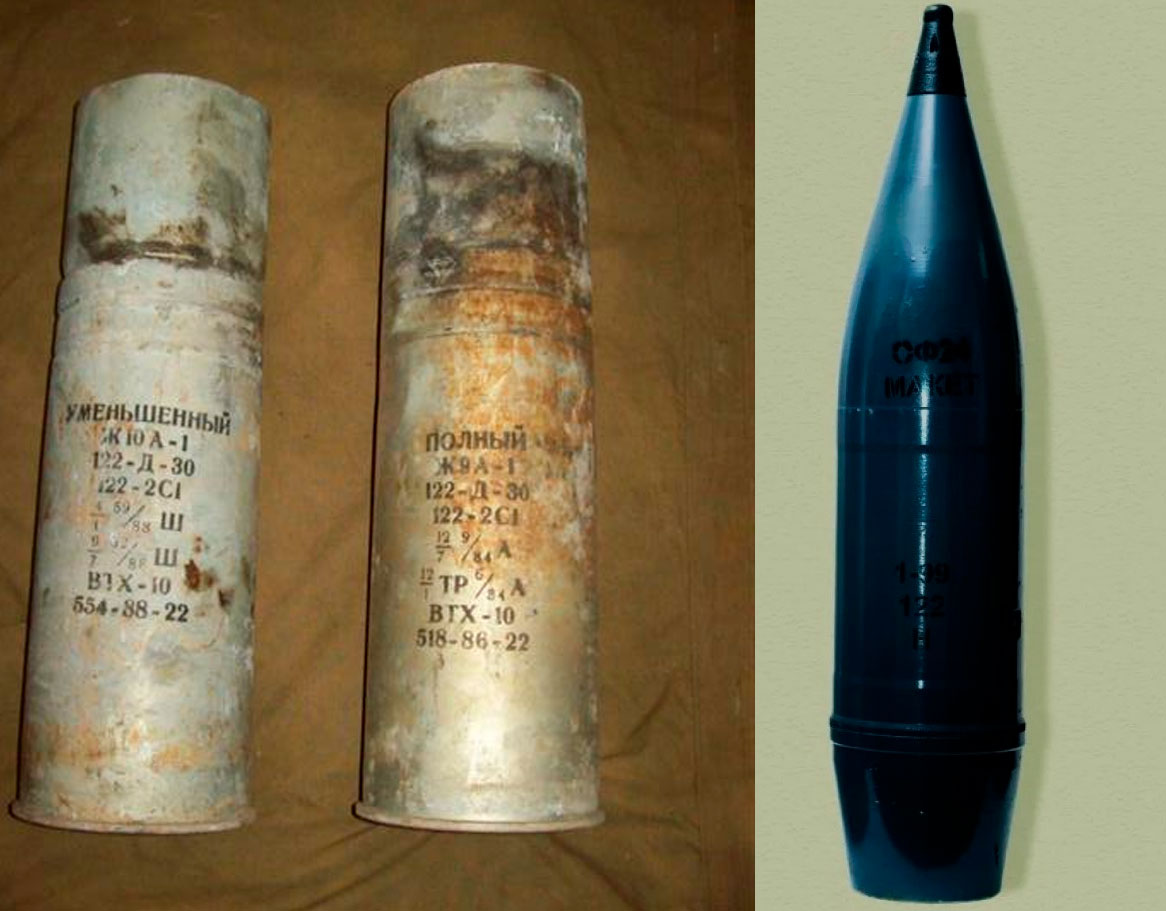

Снаряд и два варианта заряда к нему — полный и уменьшенный

Картузное заряжание: когда гильза не нужна

Особый случай раздельного заряжания — картузное заряжание. Здесь заряд не находится в жёсткой гильзе, а упакован в мягкий мешочек — картуз. Это даёт дополнительные преимущества: можно составлять заряд из нескольких частей (пучков пороха), тем самым точно подбирая его мощность.

Картузное заряжание широко использовалось в крупнокалиберной артиллерии и морских орудиях. Оно позволяло гибко регулировать дальность стрельбы и экономить порох: для близких целей использовали меньший заряд, для дальних — больший.

Однако такой способ требовал больше времени на заряжание и был чувствителен к погодным условиям: влажный порох мог не сработать.

Мощные артсистемы: 152-мм самоходная пушка «Гиацинт» и 152-мм самоходная гаубица 2С35 «Коалиция-СВ» используют выстрелы раздельно-гильзового заряжания. Вес снаряда «Гиацинт-СК» составляет 48 кг.

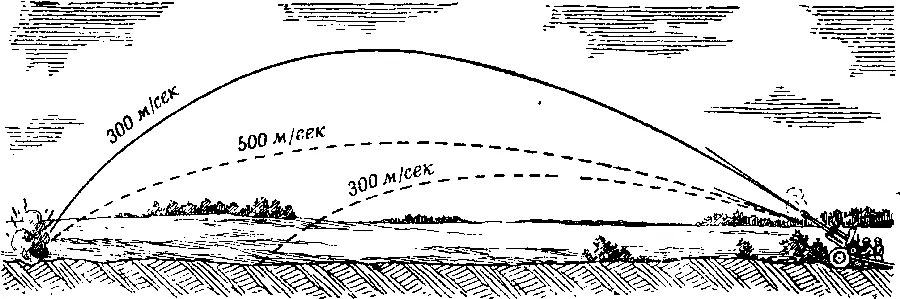

В зависимости от заряда, выстрел раздельного заряжания можно сделать разным, не меняя положение самого орудия

Полный, переменный и уменьшенный заряд: точная «настройка» выстрела

Теперь разберёмся, что означают термины «полный заряд», «переменный заряд» и «уменьшенный заряд».

Полный заряд — это максимальная навеска пороха, предусмотренная для данного типа выстрела. Он обеспечивает наибольшую начальную скорость снаряда и, соответственно, максимальную дальность стрельбы. Однако использовать его постоянно нецелесообразно: это ускоряет износ ствола и не всегда нужно по тактической обстановке.

Переменный заряд — это набор из нескольких пучков пороха, из которых можно составлять заряд нужной мощности. Например, заряд может состоять из основного пучка и нескольких дополнительных. Добавляя или убирая пучки, артиллеристы меняют дальность стрельбы. Такой подход особенно характерен для гаубиц и мортир, где важна возможность стрелять по разным траекториям.

Уменьшенный заряд используют, когда нужна меньшая дальность или когда важно снизить нагрузку на орудие. Например, при стрельбе прямой наводкой по ближним целям или при учебных стрельбах. Уменьшенный заряд также применяют, если нужно сохранить ресурс ствола или если погодные условия не позволяют вести огонь на полную мощность.

На практике это выглядит так: расчёт получает задачу поразить цель на расстоянии 5 километров. Орудие позволяет стрелять на 10 километров с полным зарядом. Артиллеристы берут переменный заряд и убирают часть пучков, чтобы снаряд летел ровно на нужную дистанцию. Если же цель находится в 2 километрах, используют уменьшенный заряд — так и ствол бережётся, и точность выше.

Как артиллеристы узнают сколько пороха убрать? Существуют таблицы стрельбы предназначенные для орудий каждого типа, а порох заранее расфасован в одинаковые по размеру пучки. Для удобства, пучки могут быть промаркированы цветом, как например это было в британской 25-фунтовой пушке-гаубице Ordnance QF 25 pounder времен Второй Мировой войны. Заранее подготовленные к бою, артиллерийские выстрелы из снаряда и гильзы с подходящим зарядом позволяли тренированному расчету этой пушки стрелять ничуть не медленнее, чем расчеты пушек с унитарными боеприпасами, а немцы поначалу даже называли 25-фунтовку за скорость стрельбы «автоматической» пушкой.

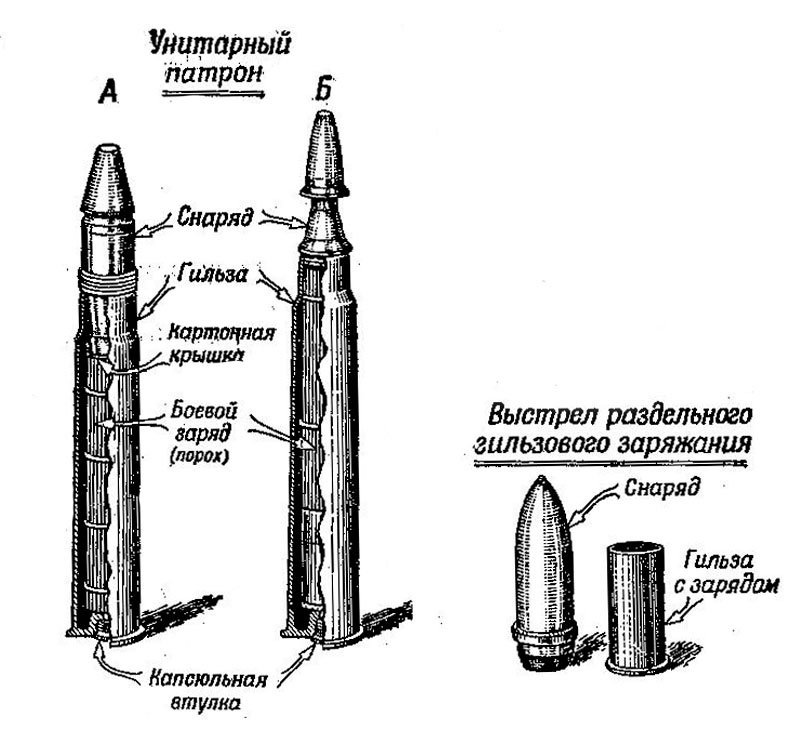

Схема устройства артиллерийских снарядов унитарного и раздельного заряжания

Практический снаряд: точно не боевой, но и не совсем учебный

Термин «практический снаряд» может сбить с толку, хотя на самом деле все логично: он создан для практики. То есть это боеприпас, предназначенный для обучения артиллеристов в ходе практических стрельб. Он имеет ту же баллистику, что и боевой, но вместо мощного взрывчатого вещества содержит инертный наполнитель или небольшое количество взрывчатки для имитации разрыва.

Практические снаряды нужны, чтобы обучать расчёты в условиях, максимально приближённых к реальным, но с меньшим риском и затратами. Они позволяют отрабатывать наводку, корректировку огня и взаимодействие в расчёте, не расходуя дорогостоящие боевые боеприпасы.
