Советский 50-мм ротный миномет образца 1938/1940 г.г. (РМ-38, РМ-40)

Стрельба из 50-мм ротного миномета образца 1938/1940 г.г.

История создания 50-мм ротного миномета образца 1938 г. (РМ-38)

Вообще, идея сделать пехоты более «зубастой» никогда не оставляла оружейных конструкторов. Однако даже самое маленькое артиллерийское орудие приданное пехотному подразделению, враз лишает его мобильности. С появлением ружейных гранатометов во время Первой Мировой войны, казалось, проблема решена, однако и это решение оказалось лишь временным.

Дело в том, что имеющиеся в войсках образцы (например, гранатомет Дьяконова) был сугубо «позиционным» оружием. Из него ещё можно было более-менее точно пристреляться, находясь в укрытии и ведя огонь по неподвижной цели, но о том, чтобы вести более-менее точный огонь в условиях наступления, да ещё и по противнику занявшему активную оборону, речи идти уже не могло. А ведь, калибр ружейных гранатометов (как правило, около 40 мм) был слишком мал для стрельбы по площадям и требовал исключительной точности попадания.

В таких условиях в 1936 году в конструкторском бюро завода № 7 были начаты работы по такой же компактной и мобильной, но более точной и мощной гранатометной системы для пехотинцев, которой стал небольшой гладкоствольный миномет калибра 50-мм, первоначально имевший название «Оса».

Главным конструктором миномета был Борис Иванович Шавырин, а само оружие было реализовано по т.н. схеме мнимого треугольника, когда двумя сторонами треугольника являются ствол и двунога-лафет, а третьей стороной – мнимая линия, проходящая по грунту между точками опоры ствола и двуноги-лафета.

Новый 50-мм миномет предназначался для непосредственной огневой поддержки действий стрелковой роты, уничтожения или подавления огневых средств и живой силы противника, расположенных как открыто, так и на обратных скатах высот и в укрытиях. Благодаря относительно малому весу (12 кг) на поле боя миномет этого типа может переноситься всего одним человеком, а в походе три миномета укладывались и перевозились в специальной минометной повозке обр. 1938 года (МП-38).

Был также разработан людской вьюк, позволявший переносить миномет в походе на спине одного из номеров минометного расчета.

После непродолжительных испытаний, миномет был принят на вооружение под названием 50-мм ротный миномет образца 1938 г. и запущен в серийное производство.

Однако, в ходе эксплуатации оружия, был выявлен целый ряд серьезных недостатков:

• Не смотря на сравнительно небольшой вес, весил 50-мм ротный миномет 1938 г. по прежнему не так уж мало (12 кг). «Машинка» также имела довольно крупные габариты, затрудняющие маскировку, а кроме того, при каждом выстреле демаскировала себя поднимая в воздух солидный столб пыли из-за не очень удобно расположенного выходного отверстия дистанционного крана.
• Устройство крепления прицела и дистанционного крана были чересчур сложные. Вдобавок, прицел сбивался всякий раз при работе поворотного механизма, а сам поворотный механизм быстро загрязнялся и двигался с трудом.
• Минимальная дальность стрельбы миномета составляла 200 метров. Многовато для ротного миномета!

Характеристики 50-мм ротного миномета обр. 1940 г.г.
Страна:	СССР
Тип:	Ротный миномет
Дата выпуска:	1940 г.
Расчет:	2 человека
Калибр:	50-мм
Длинна:	780 мм (длина ствола 553 мм)
Ширина:	Нет сведений
Вес:	9 кг
Скорострельность:	30 выстр./мин.
Дистанция стрельбы:	до 800 м
Начальная скорость снаряда:	97 м/с
Боекомплект:	Возимый. 50-мм оперённая мина весом 0,85 кг

Характеристики даны для 50-мм миномета образца 1940 г.

50-мм ротный миномет образца 1940 г. (РМ-40)

В 1940 году ротный 50-мм миномет был существенно доработан под руководством Владимира Николаевича Шамарина, фактически создавшего на основе более раннего образца совершенно новое оружие. В том же году новый миномет был принят на вооружение как 50-мм ротный миномет образца 1940 г. (РМ-40)

При сохранении общей конструктивной схемы и принципа действия миномета обр. 1938 года, в конструкции данного миномета учли опыт производства 50-мм минометов и использования их в войсках.

В связи с имевшими место случаями ожогов номеров расчета пороховыми газами, выходящими из дистанционного крана, плита миномета была снабжена козырьком, защищавшим расчет от пыли и раскаленных газов. Сама плита изготавливалась высокотехнологичным методом глубокой штамповки.

Была существенно упрощена конструкция дистанционного крана. Его длина стала меньше, что позволило сократить габариты всего миномета. За счет выхода большего количества пороховых газов при полностью открытом кране была снижена до 60 м наименьшая дальность стрельбы, при этом максимальная дальность осталась прежней (800 м).

Была изменена в сторону упрощения и конструкция лафета-двуноги. Теперь она изготовлялась из листовой стали методом холодной штамповки.

В целом миномет обр. 1940 года отличается от осколочного миномета обр. 1938 года намного меньшим весом (9 кг), лучшей технологичностью и большим удобством в использовании. Из общего числа поставленных Красной Армии промышленностью за период с 1 января 1939 года по 22 июня 1941 года 40 тыс. минометов, на долю ротных минометов калибра 50-мм приходится 24 тыс.

В основном это были минометы образца 1940 года.

Советский 50-мм ротный миномет образца 1938 г. РМ-38

Конструкция 50-мм ротного миномета

50-мм ротный миномет обр. 1938/1940 г.г. состоит из гладкого ствола с казенником, двуноги-лафета и опорной плиты. Служащая основанием ствола опорная плита относится к плитам мембранного типа. Она состоит из основного листа, к которому снизу приварены ребра жесткости. Возникающая при выстреле сила отдачи через плиту передается на грунт. Распределение этой силы отдачи на сравнительно большую площадь способствует уменьшению давления, поэтому миномет при выстреле не углубляется в грунт.

Особенностью миномета является то, что стрельба из него ведется при двух фиксированных углах возвышения ствола (45° и 75°), а для изменения дальности стрельбы используется так называемый дистанционный кран, через который часть пороховых газов отводится из канала ствола, за счет чего изменяется давление пороховых газов на движущуюся по каналу ствола мину.

Для поворота крана на нужную дальность стрельбы используется шкала, отградуированная в метрах. При стрельбе с углом возвышения 45° с закрытым дистанционным краном обеспечивается наибольшая дальность стрельбы – 800 м. При угле возвышения ствола 75° и при открытом дистанционном кране стрельба ведется на минимальную дальность 200 м.

К миномету была разработана и выпускалась только 50-мм осколочная мина весом 0,85 кг. При закрытом дистанционном кране начальная скорость мины составляет 95 м/с, при открытом кране – 65 м/с. Скорострельность миномета 30 выстрелов в минуту.

Мина для 50-мм ротного миномета образца 1938/1940 г.г.

Эксплуатация 50-мм ротного миномета образца 1938/1940 г.г. в войсках

Конструкция миномёта непрерывно совершенствовалась. К примеру в модификации 1941 года (соответственно, это был уже 50-мм ротный миномет образца 1941 года (РМ-41)) удалось отказаться двуноги — опорной конструкции, которая служила упором для наведения ствола. Теперь все элементы системы крепились исключительно к опорной плите.

На начало войны 50-мм миномёты образца 1938/1940 г.г., являлись самой массовой системой миномётного вооружения в Красной Армии: по данным на 1 июня 1941 года, на вооружении состояло около 24 тысяч таких систем.

Однако в ходе боевых действий их роль стала стремительно снижаться. Дальность действительного огня (то есть дистанция, на которой миномёт сохранял достаточную точность и убойную силу) не превышала нескольких сотен метров. Из-за этого расчётам приходилось занимать огневые позиции на крайне близком расстоянии от врага. Такая близость неизбежно вела к демаскировке — противник быстро обнаруживал расположение миномёта, после чего расчёт мог быть уничтожен даже огнём обычного стрелкового оружия. К тому же, как уже отмечалось, сами 50-мм осколочные мины обладали невысокой боевой эффективностью: их поражающее действие оказывалось недостаточным для решения многих тактических задач.

Учитывая эти недостатки, а также принимая во внимание, что войска уже располагали значительным количеством более совершенных 82-мм батальонных миномётов, командование в 1943 году приняло окончательное решение прекратить производство 50-мм ротных миномётов и снять их с вооружения Красной Армии. Значительную часть этих орудий изъяли из действующей армии. Лишь в партизанских формированиях, где ценились простота, лёгкость и возможность скрытного применения, 50-мм миномёты продолжали использовать вплоть до окончания войны.

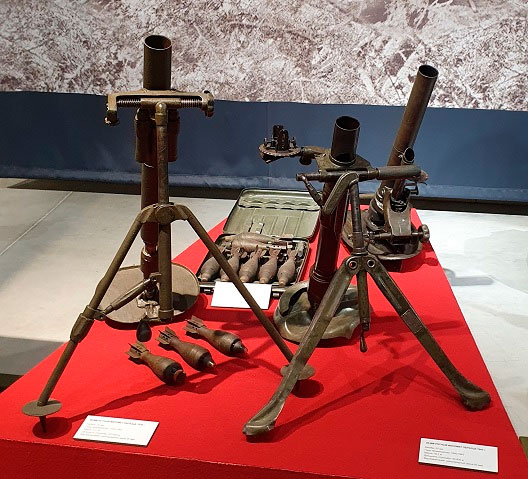

50-мм минометы 1938, 1940 и 1941 г.г.
Как можно легко убедиться — первоначальный вариант резко выделяется своими размерами на фоне более новых моделей

Мины для советских 50-мм минометов образца 1937, 1938, 1940 г.г.

Вместе с минометами могли использоваться стальная шестиперая осколочная мина 0-822 и чугунная четырехперая осколочная мина 0-822А.

Заряд пороха в хвостовом патроне весил всего 4,5 грамма, однако этого было достаточно, чтобы мина вылетала из ствола со скоростью 95 м/с и преодолевала расстояние в 800 метров до позиций противника. Сами мины весили 922 грамма и снаряжались 90-граммовым зарядом тротила.

Впоследствии на вооружении появилась еще одна шестиперая мина 0-822Ш, которая весила 850 граммов при уменьшенном до 4 граммов хвостовом заряде.

Интересной особенностью РМ-38 и РМ-40 была также возможность стрелять трофейными немецкими боеприпасами.

Сравнение советского и немецкого 50-мм ротного миномета

Ближайшим немецким аналогом советского 50-мм миномёта (РМ-38) был образец, состоявший на вооружении вермахта под обозначением 5 cm leichter Granatenwerfer 36. Оба миномета решали одну задачу — поддерживать пехоту на передовой.

По дальности советский миномёт выигрывал: он посылал 850-граммовую мину на 800 метров, тогда как немецкий (при весе мины 910 г) бил лишь на 500 метров. Зато у немецкого образца были свои сильные стороны. Больший вес был несомненным недостатком (14 кг против 12 кг), но давал устойчивость и, как следствие, лучшую точность. Короткая длина ствола (456 мм против 780 мм) помогала расчёту оставаться менее заметным на поле боя, а минимальная дальность в 50 метров позволяла эффективно работать вблизи — советский же миномёт не мог стрелять ближе чем на 200 метров. Немецкий вариант также можно было переносить в полностью собранном виде и проще приготовить к бою.

При этом у немецкой системы имелись серьёзные изъяны: чувствительный взрыватель запрещал стрелять в дождь, а примерно в 1–2 % случаев мины самопроизвольно детонировали в стволе либо вовсе не вылетали при выстреле.

Надо отметить, что уже модернизированный вариант РМ-40 был лишен большинства этих недостатков, в то время как РМ-41 по большинству параметров уже превосходил немецкий аналог.

Трофейные 50-мм ротные миномёты использовались вермахтом и поступали на вооружение полицейских формирований на оккупированной территории СССР. Миномёты образца 1937 года использовались под наименованием 5-cm Granatwerfer 205/1(r), миномёты образца 1938 года — под наименованием 5-cm Granatwerfer 205/2(r) и миномёты образца 1940 года — под наименованием 5-cm Granatwerfer 205/3(r).

При этом и советские войска также не брезговали трофеями и (ближе к концу войны, в июле — октябре 1944 года) охотно использовали трофейные немецкие 50-мм миномёты на лёгких танках и САУ, участвовавших в городских боях, для обстрела противника занимавшего позиции на крышах и верхних этажах зданий.
