MRAP и Армейские грузовики: защита от мин нужна не только танкам

Аббревиатура MRAP (Mine-Resistant Ambush Protected — «устойчивый к минам и защите от засад») прочно вошла в военный лексикон в начале XXI века, но сама концепция зародилась гораздо раньше. Корни MRAP уходят в 1970-е годы, когда родезийские и южноафриканские силы столкнулись с массовым применением мин повстанческими движениями. Именно тогда родилась революционная идея: вместо того чтобы пытаться сделать броню толще (что ведет к бесконечному росту массы), нужно изменить геометрию днища, заставив ударную волну обтекать корпус.

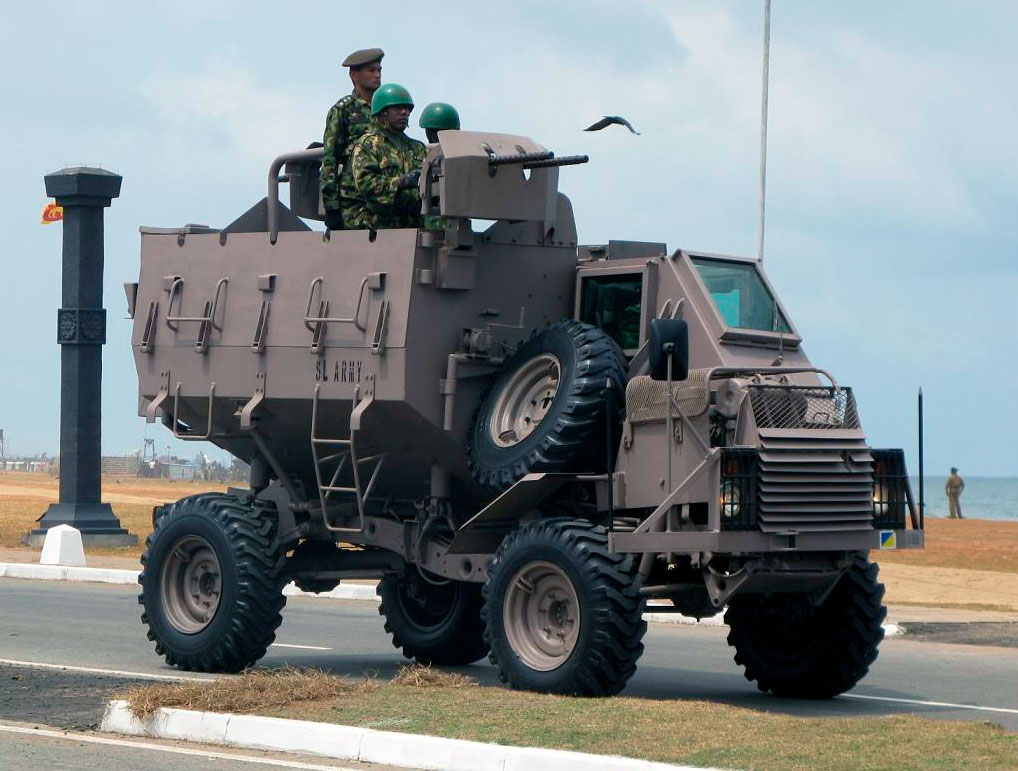

Южноафриканский «Буйвол» (Buffel) — один из первых MRAP, на 100% изображающий всю концепцию: кузов максимально поднят, V-образной формы, над колесами нет «живых мест»

Концепция MRAP: ответ на асимметричную угрозу

Однако настоящий бум MRAP произошел после 2003 года. В Ираке и Афганистане коалиционные силы столкнулись с эпидемией СВУ: до 70% боевых потерь техники приходилось именно на подрывы. Легкобронированные Humvee, способные противостоять пулям, оказывались бессильны перед фугасами. В 2007 году США запустили экстренную программу MRAP, которая стала одной из самых масштабных в истории: за несколько лет было произведено и отправлено в зоны конфликтов более 27 000 машин.

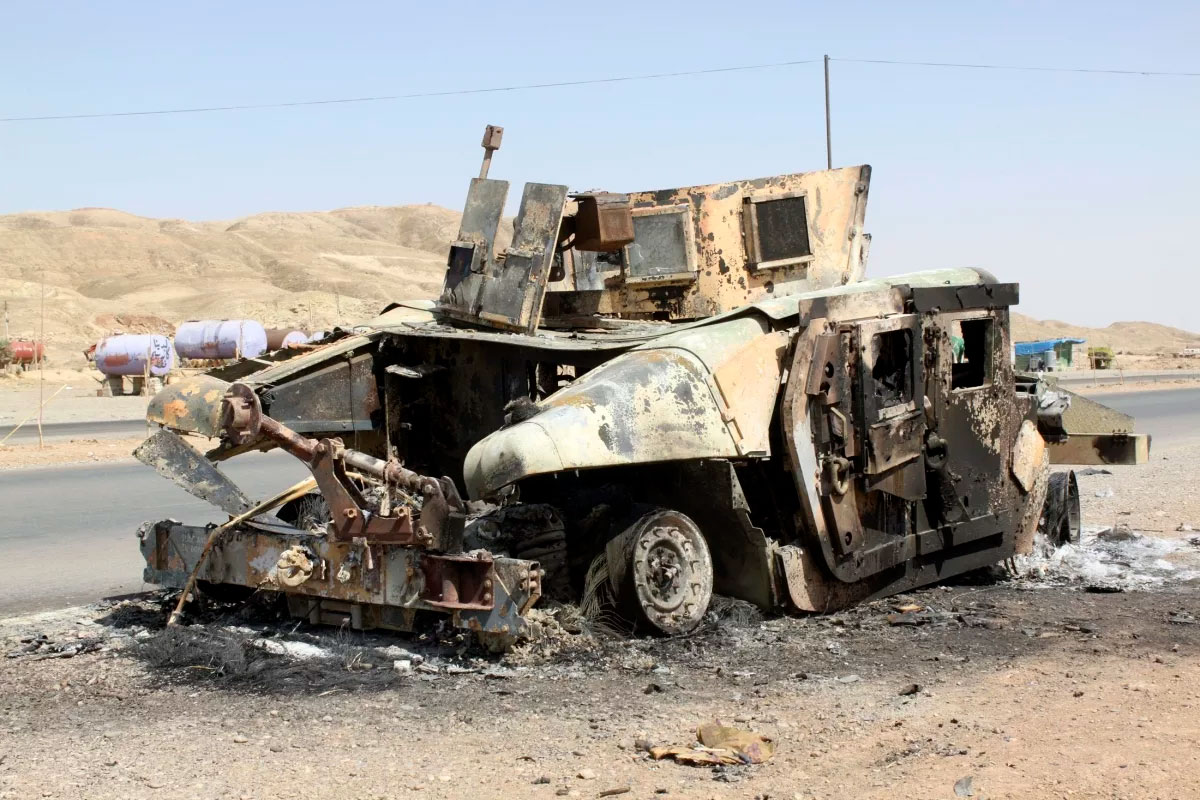

Американский армейский внедорожник «хамви» (не MRAP) после подрыва на небольшом фугасе. Судьба экипажа печальна

В итоге, по данным Пентагона, внедрение MRAP снизило уровень смертности при подрывах на 70-80% по сравнению с использованием HMMWV и другой легкой бронетехникой, не поддерживающими концепцию MRAP. Если в «Хамви» вероятность гибели при подрыве мощного фугаса составляла около 35%, то в MRAP она упала до 5-7%. И это не оценочные, а реальные данные, статистика. В период с 2007 по 2012 год в Ираке и Афганистане произошло более 15 000 подрывов MRAP. Из этих инцидентов погибло около 1 200 военнослужащих. До массового появления MRAP потери были бы в 4-5 раз выше.

Это в итоге позволило иначе взглянуть на давно уже имеющуюся проблему всех армий мира: не смотря на то, что мины называются «противотанковыми», основной урон от них получают не танки, а бронетранспортеры и армейские грузовики, остающиеся настоящими «рабочими лошадками» войны. Именно они чаще всего попадают в засады на маршрутах снабжения, становясь легкой добычей для мин и самодельных взрывных устройств.

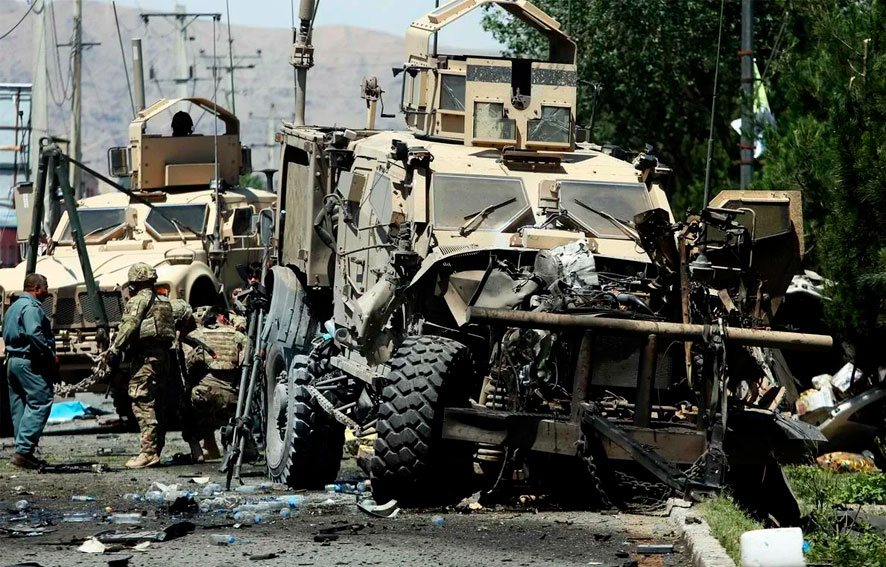

MRAP транспорт уничтожается минами также как и обычный. Вопрос лишь в том, что его экипаж после этого может самостоятельно покинуть машину

Если с армией США все более-менее понятно, то как дела обстоят с российскими MRAP? Российская промышленность ответила на этот вызов созданием целого семейства машин в классе MRAP, где защита экипажа стала приоритетом №1.

Флагманом направления стало семейство «Тайфун». Бронеавтомобили «Тайфун-К» (на базе КамАЗ) и «Тайфун-У» (на шасси «Урал») получили не только узнаваемое V-образное днище, но и модульную бронезащиту. Их конструкция способна выдержать подрыв, эквивалентный 2 кг тротила под любым колесом и до 6–8 кг под центральной частью днища. Это соответствует уровням международных стандартов (аналог STANAG 4569 Level 3/4), что позволяет перевозить до 16 человек с полной экипировкой, сохраняя высокую вероятность выживания экипажа даже при серьезном поражении.

Для тяжелых условий эксплуатации по-прежнему актуальна техника на базе классического «Урал-4320», но в модернизированном виде. Здесь по прежнему актуален принцип «двух метров жизни»: массивный капотный двигатель и передний мост принимают на себя первичный удар взрывной волны, гася ее энергию и отсекая осколки до того, как они достигнут кабины. В отличие от многих западных аналогов, российские конструкторы традиционно уделяют особое внимание сохранению феноменальной проходимости на бездорожье, что критически важно для театров военных действий с развитой сетью грунтовых дорог.

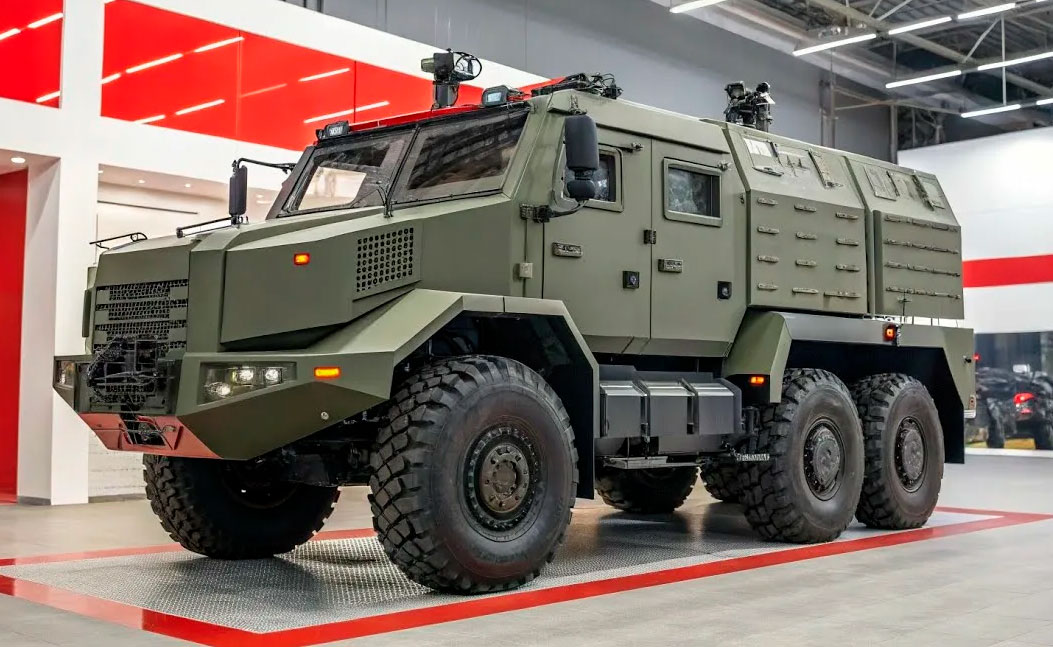

Камаз 63969 «Тайфун-К». Бронемашина с элементами концепции MRAP

Цена защиты: инженерные компромиссы MRAP

К сожалению, кроме хороших новостей, применение MRAP для улучшения противоминной защиты порождает немало технических проблем и имеет свою, весьма не малую цену, включающую постоянную попытку решить несколько фундаментальных компромиссов, критичных для военной техники.

Центр тяжести и устойчивость. V-образный корпус, будучи эффективным средством защиты, неизбежно поднимает центр тяжести машины. Это создает парадокс: машина, призванная защищать от подрыва, становится более склонной к опрокидыванию на крутых склонах и при резких маневрах. Для компенсации инженеры вынуждены увеличивать колею (что снижает проходимость в узких местах), применять широкие шины с регулируемым давлением и размещать тяжелые агрегаты как можно ниже, что жестко ограничивает компоновку.

Масса и логистический парадокс. Дополнительное бронирование днища и установка энергопоглощающих сидений увеличивают массу машины на 20–30%. Здесь возникает классический логистический парадокс: машина, созданная для защиты логистических колонн, сама становится тяжелой логистической проблемой. Защищенный аналог грузовика потребляет на 30–40% больше топлива, быстрее изнашивает резину и требует более частого ремонта ходовой части. В результате для обеспечения одной такой колонны требуется больше топливозаправщиков, которые, в свою очередь, тоже нуждаются в защите, замыкая порочный круг.

Клиренс и проходимость. Для эффективной защиты от мин необходимо увеличить расстояние от земли до днища, чтобы ударная волна успела рассеяться. Высокий клиренс (400–500 мм и более) решает эту задачу, но делает машину более заметной на местности и ухудшает устойчивость на пересеченной местности.

Цена и возможности массового производства. Стоимость одного MRAP составляла от $500 000 до $1 000 000 (в зависимости от модели), что в 3-4 раза дороже стандартного армейского грузовика. Иметь в составе армии подразделения использующие MRAP — это одно, а вот пересадить всю армию на машины подобного типа — такого не потянет ни один военный бюджет. Впрочем, тут есть один аргумент, который возможно перевесит все остальное: стоимость подготовки одного военнослужащего также велика, что (возможно) сделает программы повсеместного перехода на MRAP экономически оправданной.

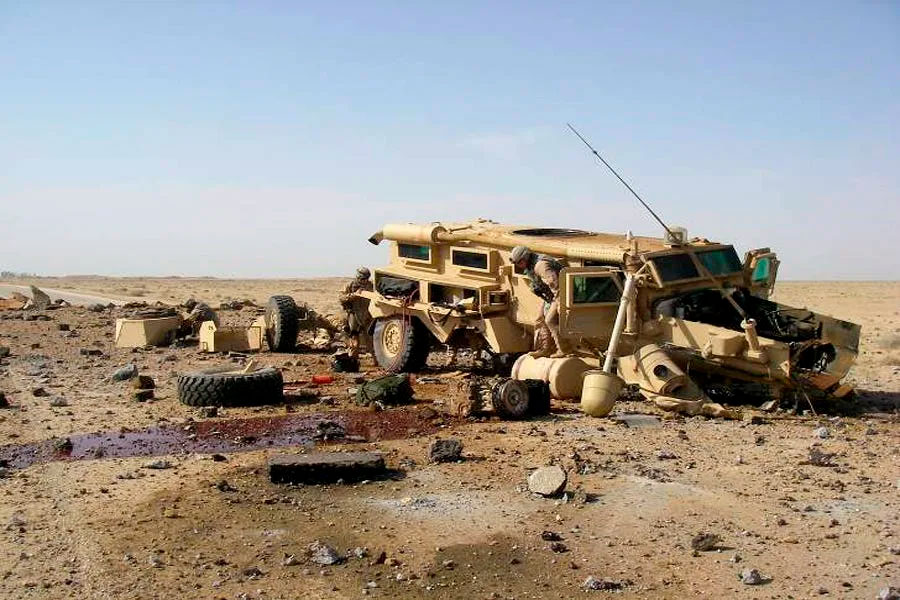

История похожая на предыдущую — машина (MRAP) в хлам, экипаж жив и может её самостоятельно покинуть

MRAP в боевых условиях

Реальная эксплуатация MRAP в зонах конфликтов выявила как триумфы инженерной мысли, так и ее уязвимые места.

Главный триумф заключается в том, что машины действительно выполняют свою функцию: зафиксированы случаи, когда после подрыва на мощном фугасе техника подлежала списанию, но экипаж самостоятельно покидал машину, отделавшись контузиями. Однако существуют и «детские болезни». Классическая проблема многих ранних MRAP по всему миру — деформация кузова при взрыве, приводящая к заклиниванию дверей. Экипаж выживал при ударе, но оказывался в ловушке под огнем. Современные решения, такие как усиленные петли или даже пироболты для аварийного сброса дверей, частично решают эту проблему.

Не менее важен и человеческий фактор. MRAP — это часто очень некомфортная машина. Жесткая подвеска, необходимая для удержания многотонной брони, передает на кузов все неровности дороги. Добавьте к этому шум двигателя, вибрацию, ограниченный обзор и работу систем кондиционирования в полностью герметичном контуре. При многочасовых маршах это приводит к сильной утомляемости и укачиванию личного состава. В результате солдаты прибывают в точку назначения уже измотанными, что напрямую снижает их боевую эффективность. Инженеры борются с этим, внедряя улучшенные демпфирующие сиденья и системы активной шумоизоляции, но полностью устранить этот эффект пока не удается.

Кроме того, важно помнить: противоминная защита оптимизирована для вектора угрозы «снизу». Бронированная крыша, как правило, значительно слабее днища. Это делает машины уязвимыми для атак сверху, будь то гранатометный огонь с верхних этажей зданий или, что более актуально сегодня, сброс боеприпасов с беспилотных летательных аппаратов.

А завершении привожу 3 примера, помогающие ярче представить реальные возможности MRAP:

«Неуязвимый Cougar». В 2008 году в провинции Анбар (Ирак) колонна бронемашин Cougar 6×6 попала в засаду. Первая машина в колонне подорвалась на фугасе мощностью около 10 кг тротила. Взрыв оторвал переднее колесо и повредил подвеску, но экипаж из 6 человек не получил даже легких ранений. Водитель смог завести машину и вывести ее из-под огня. При осмотре выяснилось, что V-образное днище перенаправило ударную волну в стороны, а энергопоглощающие сиденья погасили вертикальную перегрузку до относительно приемлемых 15g (смертельной считается перегрузка около 50g).

«Урал с характером». Зафиксирован случай с модернизированным «Урал-4320» с усиленной защитой кабины. Машина наехала на противотанковую мину. Капотный двигатель принял на себя основной удар: блок цилиндров был разрушен, передний мост деформирован. Однако кабина осталась герметичной, двери открылись, а экипаж из 3 человек смог эвакуироваться без серьезных травм. Этот случай наглядно продемонстрировал эффективность принципа «жертвенных элементов» конструкции.

«Предел возможностей». В 2010 году в Афганистане бронированный пикап «Ошкош» M-ATV подорвался на самодельном устройстве, усиленном металлическими шарикоподшипниками. Мощность заряда оценивалась в 20+ кг тротила. Хотя корпус выдержал взрыв, ударная волна через пол передалась на экипаж: трое военнослужащих получили тяжелые травмы позвоночника, один погиб. Это хорошо показывает, что у любой защиты есть физический предел, и против достаточно мощных фугасов пассивная броня бессильна.

5 лучших MRAP современности: мировой парад технологий

Хотя концепция едина, воплощается она по-разному в зависимости от доктрин, театров военных действий и промышленных возможностей. Вот пять машин, которые задали стандарты в этом классе.

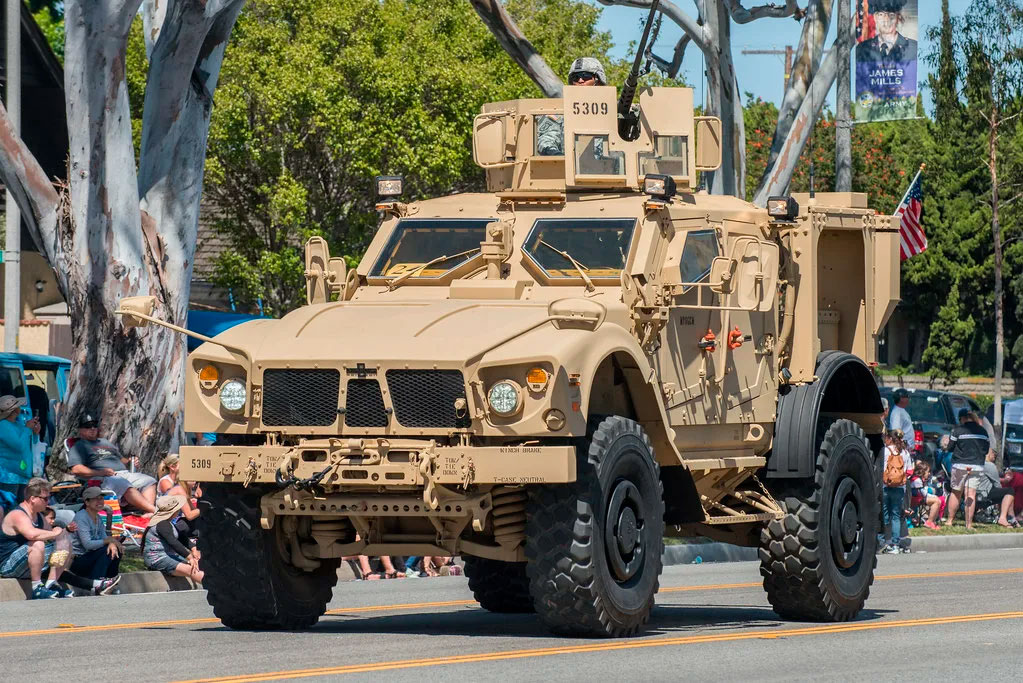

Американский MRAP «Ошкош» M-ATV

1. Oshkosh M-ATV (США). Эта машина стала ответом на главный недостаток ранних MRAP — высокий центр тяжести и плохую проходимость. M-ATV (Mobile All-Terrain Vehicle) сочетает противоминную защиту с подвижностью, близкой к Humvee. «Ошкош» использует уникальную систему подвески TAK-4 с независимой подвеской всех колес, что обеспечивает невероятную плавность хода на бездорожье. При массе около 14,5 тонн M-ATV способен развивать скорость до 105 км/ч по шоссе. С 2009 года произведено более 8 000 единиц. Машина выдерживает подрыв до 7 кг тротила под днищем и 14 кг под колесом.

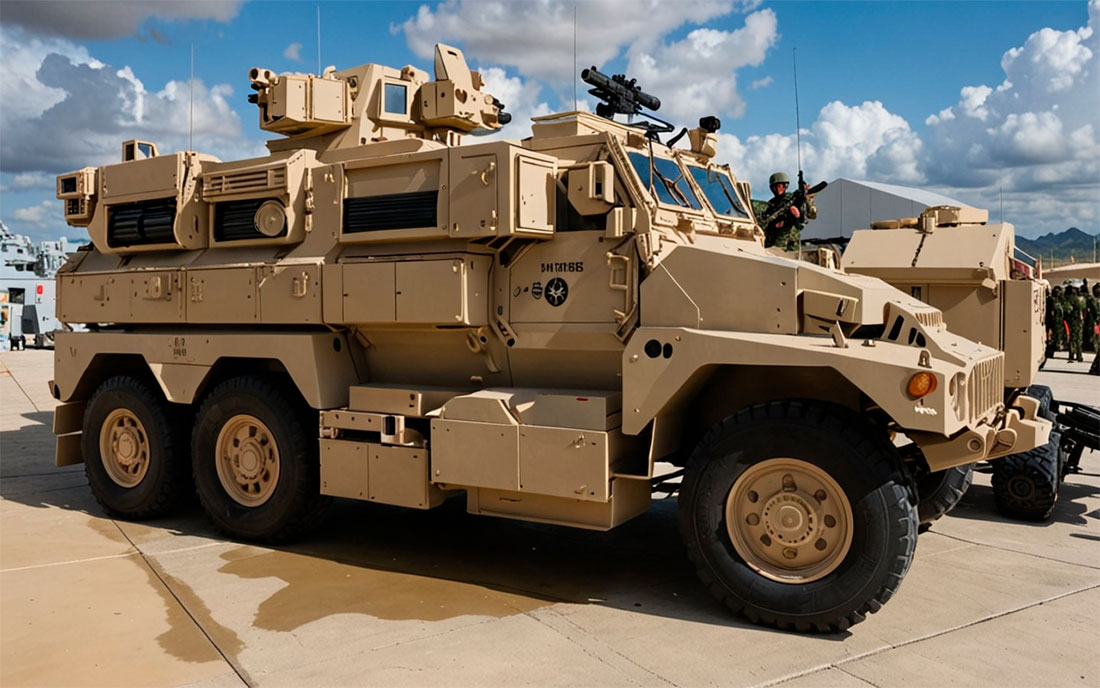

MRAP Cougar (Кугуар)

2. Cougar (США/ЮАР). «Рабочая лошадка» программы MRAP, ставшая символом выживаемости и созданная на базе южноафриканского опыта. Имеет классическую компоновку с V-образным днищем и раздельными отсеками для экипажа и двигателя. Существует в версиях 4×4 и 6×6.  Задокументированы случаи, когда Cougar 6×6 выдерживал подрыв фугаса мощностью до 14 кг тротила. Экипаж выживал, хотя машина получала серьезные повреждения ходовой части. Всего произведено более 4 000 машин различных модификаций.

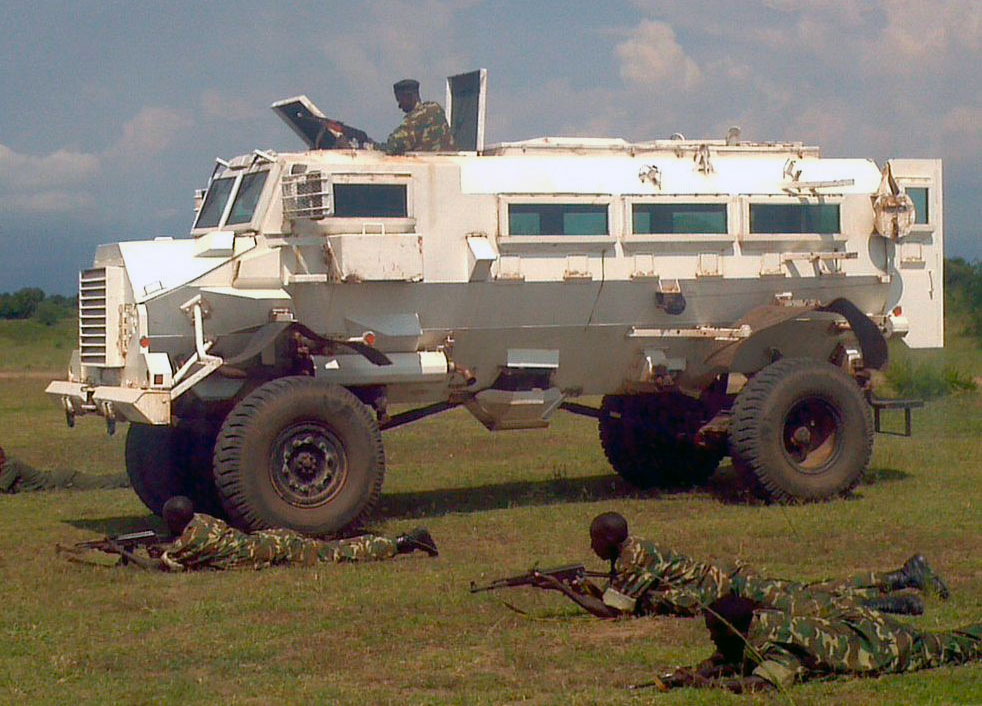

MRAP Casspir

3. Casspir (ЮАР). Праотец всех современных MRAP, машина, доказавшая жизнеспособность концепции еще в 1980-х годах. Имеет простую компоновку с двигателем спереди и десантным отсеком сзади, полностью изолированным V-образным монококом. Машина производится с 1980 года и до сих пор стоит на вооружении! Casspir выдерживает подрыв двух противотанковых мин TM-57 одновременно под любым колесом или под днищем. Простота конструкции позволяет ремонтировать машину в полевых условиях за несколько часов.

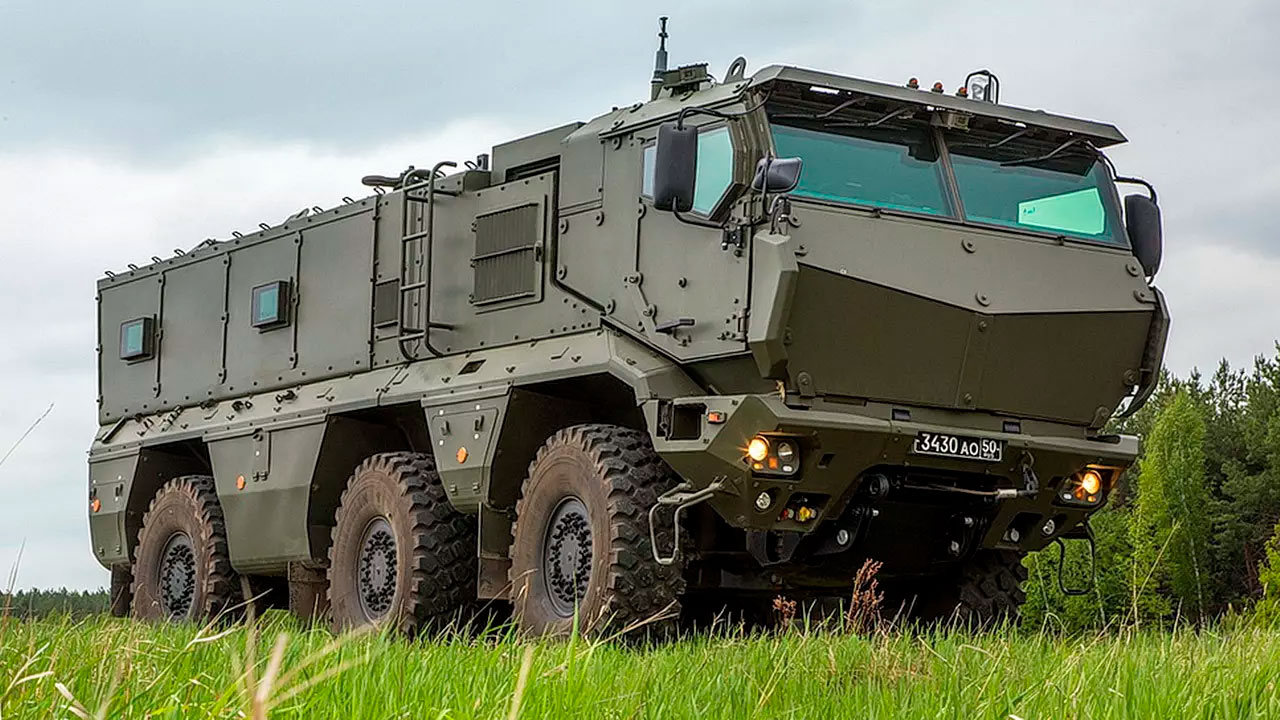

Камаз 63968 «Тайфун-К»

4. «Тайфун-К» (Россия). Современная модульная платформа, сочетающая высокую защиту с отличной проходимостью и возможностью интеграции различного вооружения. Стекла бронированы, выдерживают попадания бронебойных пуль. Использует керамическую броню и имеет полную герметизацию корпуса с системой фильтрации воздуха. Машина способна перевозить 16 человек (экипаж + десант) с полной выкладкой. Угол V-образного днища оптимизирован под 25-30 градусов. «Тайфун» может комплектоваться дистанционно управляемым боевым модулем с 30-мм пушкой или 12,7-мм пулеметом, что позволяет вести бой, не выходя из машины.

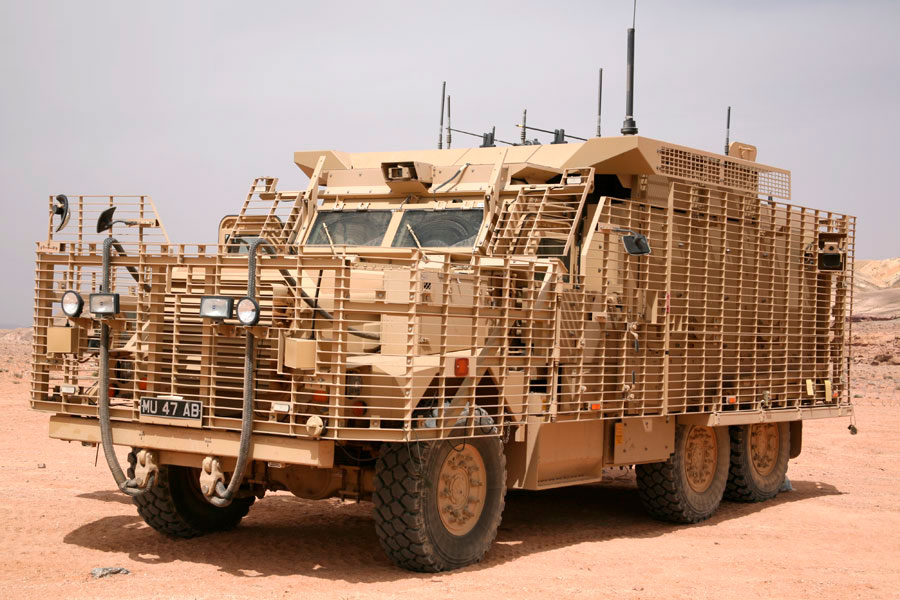

MRAP Mastiff

5. Mastiff (Великобритания). Британская адаптация Cougar, доработанная с учетом специфики афганского ТВД.  Имеет усиленную защита от атак с флангов, мощную систему кондиционирования для жаркого климата, интегрированные системы РЭБ для подавления радиоканалов подрыва. Британские войска в Афганистане сообщали о случаях, когда Mastiff после подрыва на мине проезжал еще несколько километров своим ходом, несмотря на полностью уничтоженное колесо и поврежденную подвеску. Это доказывает не только защищенность, но и живучесть конструкции.

Пути дальнейшего развития концепции MRAP

Из сказанного выше, становится понятно: MRAP «сегодняшнего дня» это далеко не идеальная машина и конструкторам есть над чем работать. Как будет развиваться концепция подобных машин в будущем?

По сути, тут есть два пути: первый, это дальнейшее усиление имеющихся концепций, что приведет в итоге к уже знакомому нам порочному кругу, когда под очень тяжелую, хорошо защищенную (и очень дорогую) машину подкладывают всё более мощный фугас, нивелирующий её защитные возможности.

Второй путь — делать упор на развитие модульных концепций. То есть в качестве основы машины используется стандартное, хорошо освоенное в производстве шасси грузовика, на которое при необходимости устанавливаются быстросъемные модульные комплекты защиты (навесная керамическая или композитная броня, локальные экраны для днища и стекол). Это позволяет гибко адаптировать уровень защиты под конкретную задачу: на безопасном участке тыла машина едет легкой и экономичной, а при выдвижении в «красную зону» на нее за несколько часов навешивается дополнительный бронепакет.

Параллельно развивается интеграция систем радиоэлектронной борьбы для подавления радиоканалов подрыва СВУ, а также ведутся эксперименты с системами активной защиты, способными перехватывать не только противотанковые гранаты, но и низколетящие дроны, закрывая главную уязвимость MRAP — атаку сверху.

Впрочем, идеальной брони не существует. Технологии позволяют получить критически важный шанс, но вот используют этот шанс люди, чья подготовка, бдительность и грамотная тактика применения техники остаются главным фактором выживания на современном поле боя.
