Эволюция противоминной защиты бронетехники: от минных тралов до MRAP

Мины и самодельные взрывные устройства (СВУ) остаются одним из самых коварных видов оружия на поле боя. И если принцип действия мины всегда в общем-то один и тот же, то защита бронемашины от подрыва на мине, прошла за сто лет заметную эволюцию в попытке найти компромисс между массой, подвижностью и живучестью. Давайте попробуем проследить путь, которым шли инженеры и военные, в попытке найти универсальное средство от минной угрозы.

Разминирование освобожденных территорий в годы Великой Отечественной войны

Защита от подрыва на минах до Второй мировой войны

Хотя противотанковые мины начали активно применять ещё в Первую мировую, до середины XX века они были скорее инженерным средством обороны, чем массовым оружием против техники.

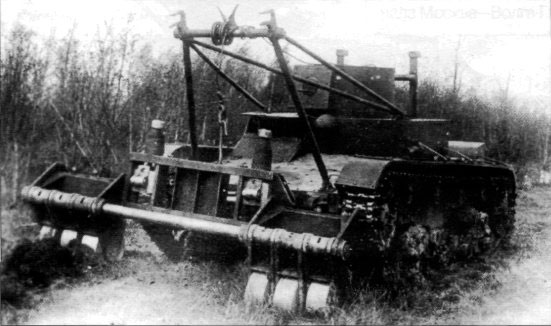

В 1920-1930-ых г.г., угроза мин воспринималась как тактическое препятствие для маневра, а не как массовый истребитель техники. Основным средством борьбы с минными полями были организационные меры: тщательная инженерная разведка и разминирование маршрута следования саперами. Тем не менее, уже тогда зарождались принципы пассивной и активной защиты. Например, в СССР велись эксперименты с танками, оснащенными катковыми минными тралами, такими как опытные образцы на базе машин серии БТ, в британских и французских танках 1920–30‑х годов также можно встретить экспериментальные модели тралов с навесными катками и цепями.

Конструктивно это были громоздкие решения, которые сильно снижали проходимость и скорость, но они заложили фундамент для будущих разработок. Основной защитой в тот период оставалась толщина нижней брони, которая редко превышала 10–20 мм, что делало технику крайне уязвимой даже к простым фугасам. Выживаемость зависела скорее не от конструктивных особенностей, а от бдительности экипажа и качества работы разведки. Это не спасало от угроз, но снижало риски.

Послевоенный период: системный подход к противоминной защите техники

Опыт Второй мировой войны, особенно масштабные минные поля на Восточном фронте, заставил пересмотреть подходы кардинально. Стало окончательно ясно: мина под гусеницей способна обездвижить даже самый мощный танк. Именно в это время противоминная защита стала неотъемлемой частью тактико-технических заданий на разработку новой техники.

Конструктивные особенности начали учитывать ударную волну: днище машин старались делать более прочным, а экипаж — отделять от потенциально опасных зон. Именно тогда стали массово применять тралы на инженерной технике и танках: тяжёлые катки, цепные устройства, плуги. Ярким и узнаваемым примером стал знаменитый танковый трал ПТ-3, который массово устанавливался на Т-34-85, а позже и на Т-55.  Массивный трал принимал взрыв на себя, сохраняя ходовую часть и экипаж боевой машины.

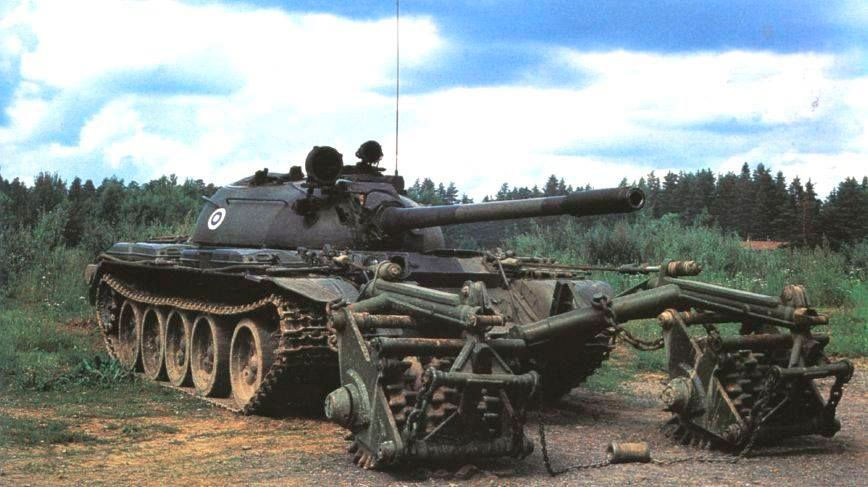

Танк Т-55 с колейным минным тралом КМТ-5

В послевоенные годы на специализированных полигонах активно исследовались вопросы усиления наиболее уязвимых зон. Например, противоминная защита механика-водителя танка Т-55 была повышена за счет приварки снаружи дополнительного каркаса из броневых листов толщиной 20 мм.

Параллельно с этим развивался и класс специализированной инженерной техники, такой как инженерные машины разграждения (ИМР), созданные на базе танковых шасси. Они брали на себя самый опасный участок работы, позволяя основным боевым машинам следовать по уже проделанным проходам, что является блестящим примером организационной меры защиты, снижающей риски для линейных подразделений.

Организационные меры стали более формализованными: появились стандартные схемы проводки колонн, схемы доразведки, разработаны методики взаимодействия с сапёрами.

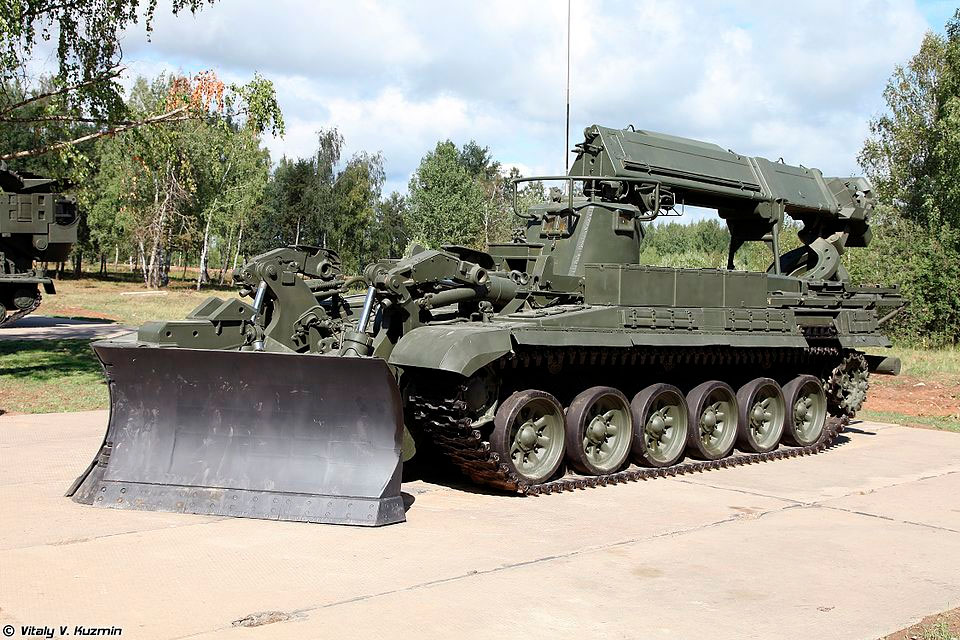

Инженерная машина разграждения ИМР-2

Конец XX века: минная угроза меняет конструкцию боевой техники

Локальные конфликты второй половины XX века, в частности в война в Афганистане (1979-1989 г.г.) и война в Южной Родезии (1965-1979 г.г.), продемонстрировали новую реальность: регулярные армии столкнулись с массовым применением самодельных взрывных устройств и противотанковых мин.

Ответом на это стало внедрение в боевой технике ряда конструктивных изменений, включая широкое распространение V-образных корпусов (V-hull), впервые опробованное войсками ЮАР в Родезии. Такая форма днища не пытается «держать» удар от подрыва мины, а отклоняет ударную волну и осколки в стороны, значительно снижая пиковую нагрузку на экипаж. Вскоре такая практика распространилась повсеместно.

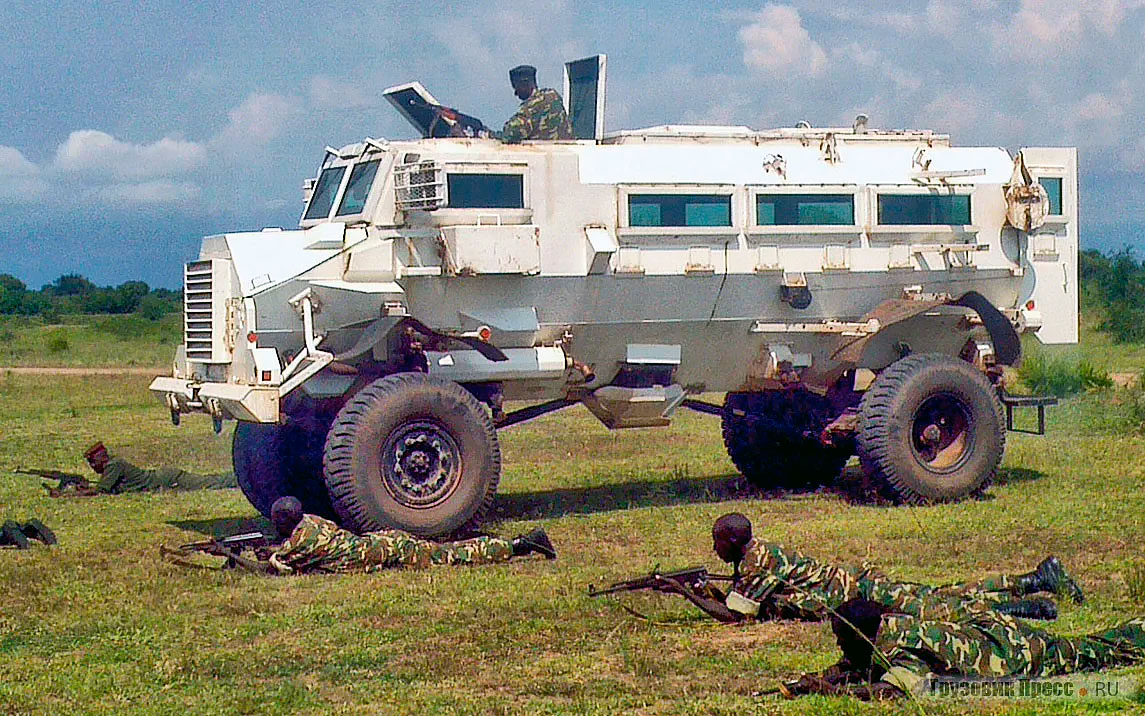

Бронеавтомобиль Casspir MRAP из ЮАР

Важным дополнением к форме корпуса стали энергопоглощающие сиденья, гасящие вертикальную перегрузку от взрыва, и отделение десантного отсека от топливных баков и боекомплекта, что минимизировало вторичные поражения экипажа или десанта бронемашин.

Ярким представителем этого класса стал южноафриканский бронеавтомобиль Casspir, серийное производство которого началось в 1980 году. В советской конструкторской школе также искали свои пути повышения живучести. Например, БТР-80 получил корпус, напоминающий лодку, что не только улучшило плавучесть, но и обеспечило естественный «отрыв» днища от земли, повышая шансы на выживание при подрыве за счет увеличения дистанции до экипажа.

Организационные меры противоминной защиты дополнились новыми технологиями: разведка стала включать радиолокационные и магнитометрические датчики, а маршруты — рассчитываться с учётом статистики подрывов.

К сожалению, обратной стороной этих новшеств, является многократно увеличивающийся рост стоимости боевой техники. К примеру, если брать в расчет только энергопоглощающие кресла, то для достижения максимальной эффективности, система должна быть настроена (ими самонастраиваться) под вес пассажира и иметь авто-регулировку под силу срабатывания. Стоимость таких систем приближается к стоимости вертолетных кресел, что естественно исключает их массовое использование для автобронетанковой техники.

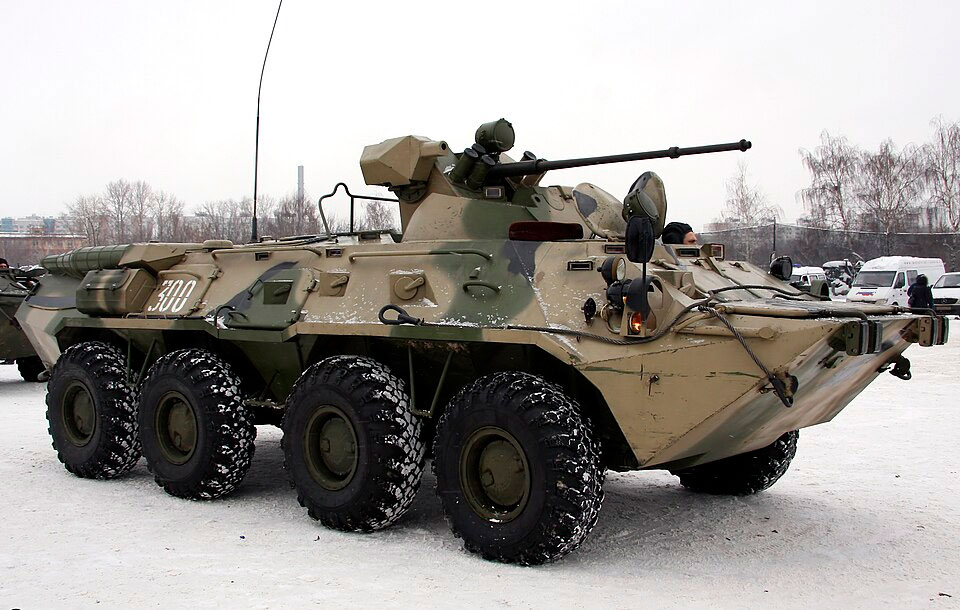

БТР-80 не относится к MRAP, однако в его конструкции также использованы принципы пассивной защиты от подрыва, за счет конфигурации корпуса

Современность: ставка на комплексную защиту

Сегодня борьба с минами и СВУ превратилась в высокотехнологичное противостояние, где выигрывает тот, кто предлагает лучшие комплексные решения (и способен потратить на это больше денег).

Пассивная защита эволюционировала в многослойные композитные экраны и специальные кевларовые или керамические подбои, предотвращающие откол осколков брони внутри машины при подрыве на мине и вторичного поражения ими экипажа. Конструктивно новым словом стала полностью изолированная капсула экипажа, как в российском танке Т-14 «Армата», которая физически отделена от боекомплекта и топлива, кардинально меняя парадигму выживаемости.

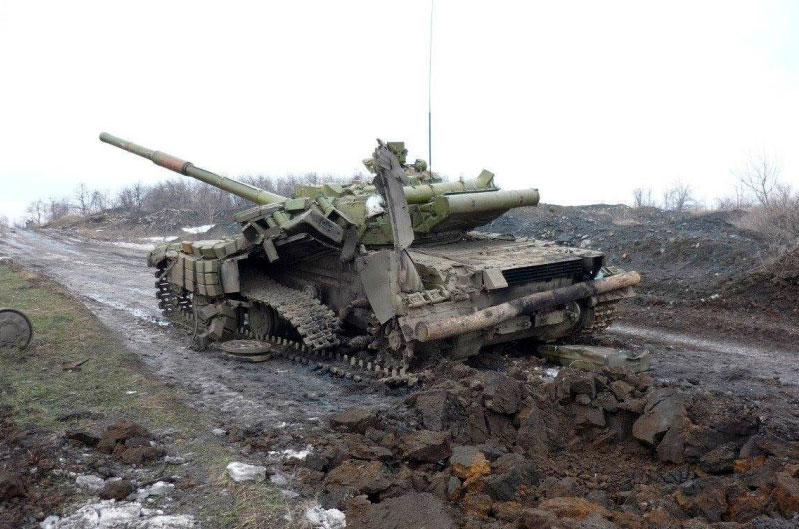

Последствия подрыва танка Т-64БВ на мине. Совершенно очевидно, что при таком случае не уцелеет никакая техника. Задача противоминной защиты — спасти не технику, а экипаж

Активная защита вышла на принципиально новый уровень. Она включает не только традиционные навесные экраны, но и дистанционно управляемые роботизированные комплексы разминирования (например, «Уран-6»), а также системы радиоэлектронной борьбы (РЭБ), способные глушить радиоканалы подрыва самодельных устройств. Опыт современных конфликтов напрямую и быстро влияет на модернизацию: так, танки Т-90М «Прорыв» получили дополнительное усиление противоминной защиты днища в зоне механика-водителя на основе актуальных боевых данных.

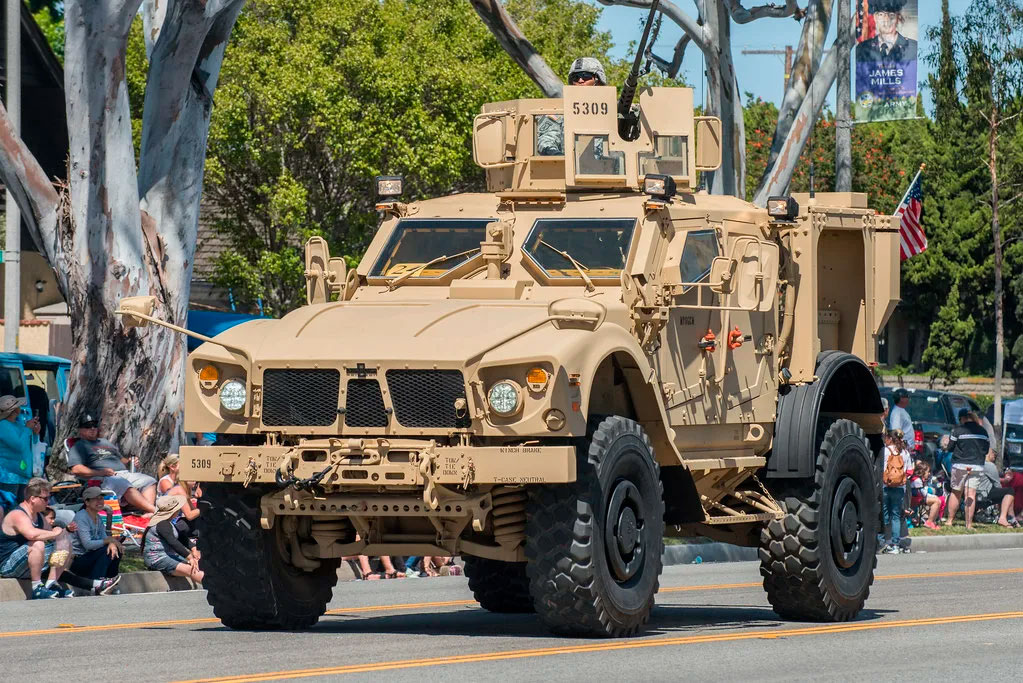

На организационном уровне ключевую роль играет предварительная разведка маршрутов с помощью беспилотных летательных аппаратов и широкое использование машин класса MRAP (Mine-Resistant Ambush Protected), таких как «Тайфун» или Cougar, для патрулирования опасных зон.

Говоря о бесконечном поединке средства атаки и средства защиты, нельзя забывать и о факторе человека. Ведь даже самая продвинутая защита не сработает, если экипаж не готов правильно ею воспользоваться в стрессовой ситуации. Обучение экипажей напрямую повышает выживаемость: оно учит не только избегать подрыва, но и минимизировать последствия, если угроза всё же реализовалась. В современных армиях этому направлению уделяют много внимания: тренировки постоянно адаптируют с учётом нового опыта и меняющихся угроз.

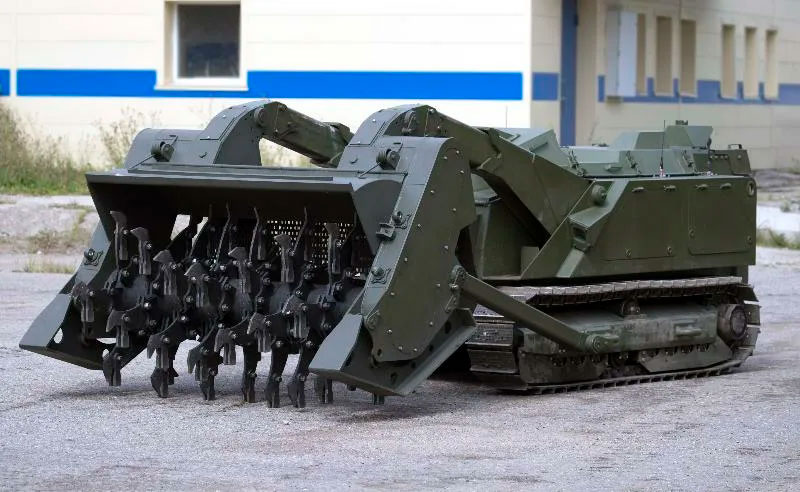

«Уран-6» российский многофункциональный робот-сапер

Реальность против теории: работает ли противоминная защита на практике?

Однако, любая инженерная концепция проходит самую жестокую, но и самую честную проверку — реальным боевым применением. Главный вопрос, который волнует не только аналитиков, но и самих военных: действительно ли эти сложные и дорогие решения спасают жизни?

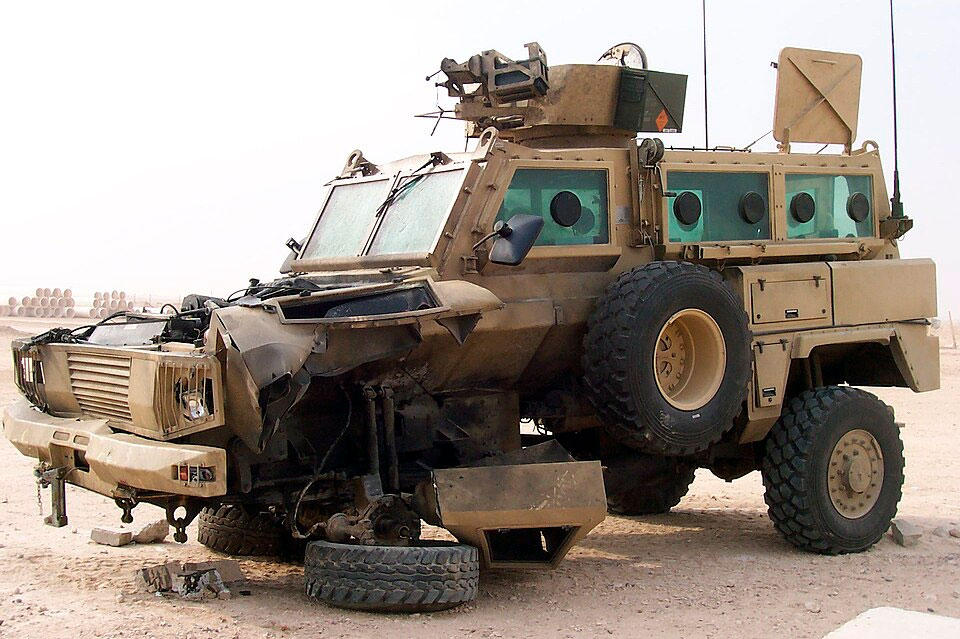

Бронемашина RG-31 Cougar армии США в Афганистане. СВУ взорвалось прямо под колесом, но благодаря V-образной форме днища, взрывная волна была направлена наружу, а не вверх. Из 5 военнослужащих, находившихся в машине, двое получили сотрясение, а двое других — легкие ожоги, 1 не пострадал.

Статистика, которая говорит сама за себя

Обратимся к боевом опыту США, благо у нас есть возможность воспользоваться реальной выборкой данных об относительно недавних конфликтах: в Ираке и Афганистане, где СВУ стали основным средством поражения бронетехники. До массового внедрения машин класса MRAP на долю подрывов приходилось около 70% боевых потерь коалиционных сил в небронированных или слабо защищенных автомобилях вроде HMMWV. Статистика показывает, что подразделения, переоснащенные на MRAP, снизили уровень смертельных исходов и тяжелых ранений при подрывах на 80% и более по сравнению с предыдущим парком техники.

Классическим примером эффективности служит американский бронеавтомобиль Cougar: задокументированы случаи, когда машина после подрыва на мощном фугасе переворачивалась и подлетала в воздух, однако весь экипаж самостоятельно покидал машину, отделавшись легкими контузиями. Техника списывалась как не поддающаяся ремонту, но находящиеся в ней люди выживали.

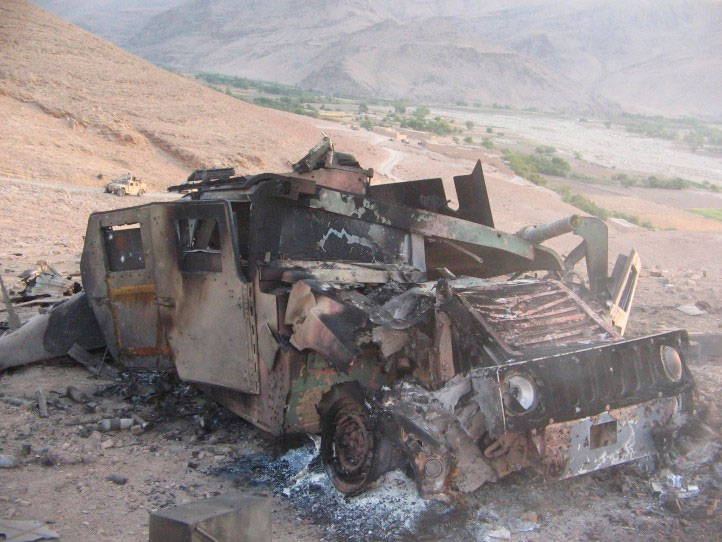

Подрыв «не-MRAP» армейского внедорожника «Хамви» на мине. О судьбе экипажа можно только догадываться

В российской практике эффективность противоминной защиты также подтверждается реальными эпизодами. Например, классическая капотная компоновка грузовиков «Урал», которую иногда критикуют за устарелость, на деле обеспечивает так называемые «два метра жизни». Двигатель и передний мост принимают на себя первичный удар взрывной волны при подрыве, гася ее энергию до того, как она достигнет кабины водителя, что неоднократно спасало жизни экипажей.

Что касается тяжелой техники, современные модернизации дают ощутимый результат. Экипажи танков Т-90М «Прорыв» неоднократно выживали после подрывов на противотанковых минах. Причем роль здесь играет не только усиленное дно, но и компоновка: на Т-90М автомат заряжания расположен в кормовой нише башни и отделен от экипажа бронеперегородкой. Это предотвращает детонацию всего боекомплекта при поражении, давая танкистам критически важные секунды для эвакуации или даже продолжения боя, как это фиксировалось в ряде отчетов.

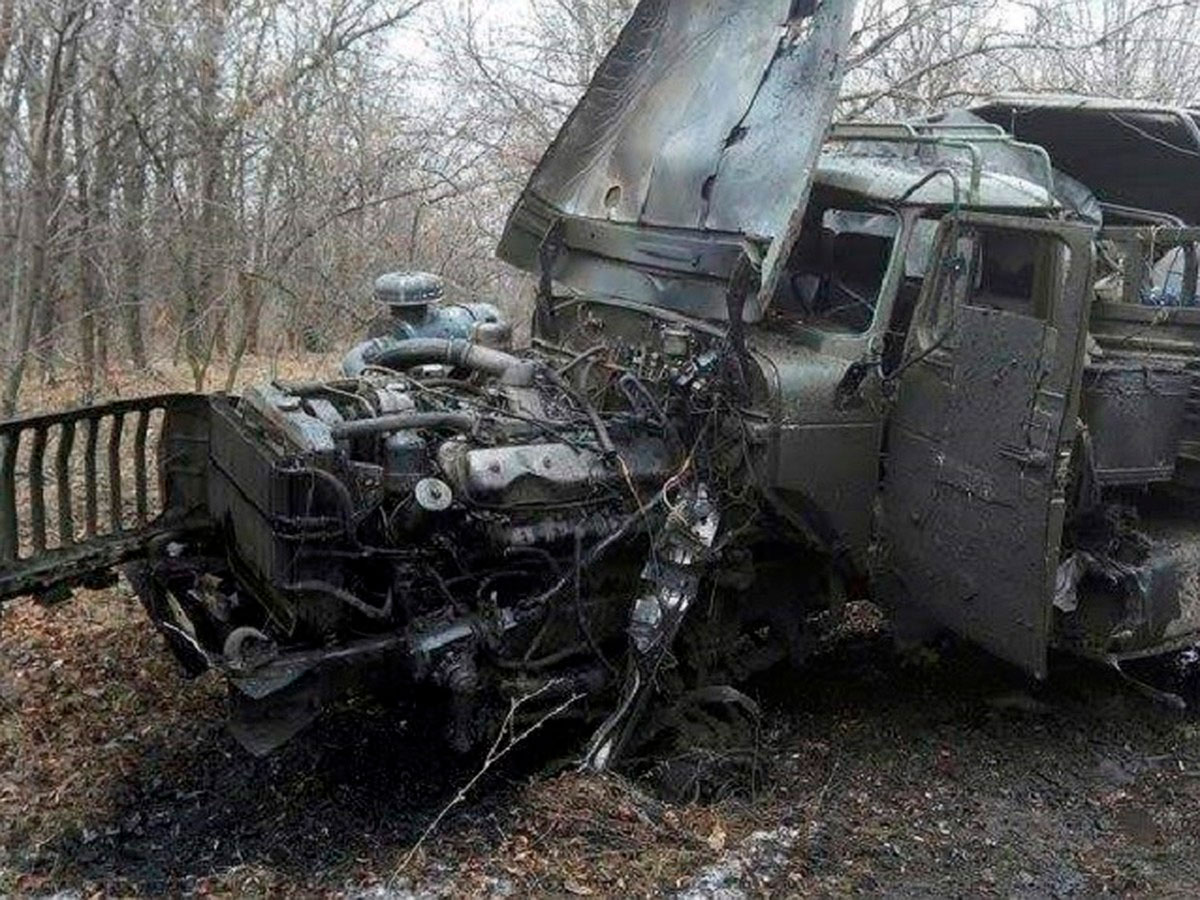

Армейский капотный «Урал» под колесом которого взорвалась мина. Благодаря длинному капоту, водитель может быть контужен или ранен, но скорее всего останется в живых

Гарантируют ли современные технологии защиты от мин безопасность?

Здесь важно снять розовые очки: абсолютной гарантии не существует. Противоминная защита — это, к сожалению, скорее  «управление рисками», а не их полное устранение. К примеру, никакие современные технологии не помогут против целого ряда минных угроз:

1. Сверхмощные фугасы и кумулятивные заряды. Если под днищем машины детонирует заряд, эквивалентный 15–20 кг тротила, или срабатывает самодельное кумулятивное устройство, пробивающее броню сверху или сбоку, ни один V-образный корпус не выдержит такого энерговыделения.
2. Минные «шлагбаумы» и последовательные подрывы. Тактика закладывания нескольких мин в одну точку с небольшой задержкой рассчитана именно на то, чтобы разрушить защитные экраны первым взрывом, а вторым — поразить уязвимое днище или ходовую часть.
3. Ударные БПЛА и атаки сверху. Противоминная защита оптимизирована для вектора угрозы «снизу». Дрон, сбрасывающий боеприпас точно в открытый люк или на крышу башни, обходит всю эту сложную систему защиты.

Подводя итог, можно сказать одно: современные технологии не делают машину «неуязвимой». Но они меняют уравнение выживания: там, где раньше экипаж гарантированно погибал, теперь он получает шанс на эвакуацию. Техника может быть безвозвратно потеряна, но сохранение обученного, опытного экипажа — это главная победа инженерной мысли.
