Пистолет-пулемет Дегтярева (ППД-34/38, ППД-40)

Пистолет-пулемёт Дегтярёва (ППД в модификациях ППД-34/38 и ППД-40) стал первым пистолетом-пулеметом официально принятым на вооружение Красной Армии. Конструктивно он относился к первому поколению пистолетов-пулемётов и, как и почти всё оружие того же класса и периода из других стран, представлял собой очень не идеальный компромисс между простотой, надёжностью и технологичностью. Впрочем, это было время экспериментов и поиска оптимальные схемы автоматики. Вскоре ППД «довели» до рабочего состояния и активно использовали в Советско-финляндской войне 1939–1940 годов, а также в первые месяцы Великой Отечественной войны.

Содержание скрыть 1 Характеристики пистолет-пулемета ППД-40 2 Долгий путь к пистолет-пулемету Дегтярева (ППД) 2.1 Почему для ППД-34/38 выбрали патрон 7,62 мм 3 ППД-34/38: пистолет-пулемёт образца 1934/38 гг. системы Дегтярёва 3.1 ППД-34/38 в Зимней войне и на пороге Великой Отечественной 4 ППД-40: пистолет-пулемёт образца 1940 г. системы Дегтярёва 5 «Блокадные» и «партизанские» ППД 6 Эффективность огня из ППД-34/28 и ППД-40 7 Конструкция ППД-34/28 и ППД-40 Характеристики пистолет-пулемета ППД-40
Страна:	СССР
Тип:	Пистолет-пулемет
Дата выпуска:	1940 г.
Калибр:	7,62 мм
Длинна:	78,8 см.
Вес:	Общий вес: 5,45 кг (вес дискового магазина 1,8 кг)
Скорострельность:	~1000 выстр/мин
Начальная скорость пули:	490 м/с
Боекомплект:	коробчатый съемный магазин на 25 патронов, барабанный магазин на 73 патрона

Долгий путь к пистолет-пулемету Дегтярева (ППД)

Работы над пистолетом-пулемётом Дегтярёва начались ещё в 1929 году. В 1930 году на Научно-испытательном оружейном полигоне проходили масштабные испытания самозарядных пистолетов и опытных пистолетов-пулемётов — так называемый «Конкурс 1930 года» под руководством начдива В. Ф. Грушецкого. Результаты оказались в целом неудовлетворительными: ни один из представленных образцов не приняли на вооружение. Однако эти испытания помогли чётко сформулировать требования к новому оружию — что именно нужно армии по надёжности, простоте, удобству и технологичности.

В 1931 году Василий Алексеевич Дегтярёв представил новую версию ППД с полусвободным затвором. Особенность этой схемы состояла в том, что замедление отхода затвора назад достигалось не за счёт разделения энергии между частями затвора, а за счёт повышенного трения. Оно возникало между взводной рукоятью затвора и скосом в передней части выреза под неё в ствольной коробке. Когда затвор приходил в крайнее переднее положение, рукоять попадала в этот скос, и затвор слегка поворачивался вправо — это и давало нужный эффект торможения.

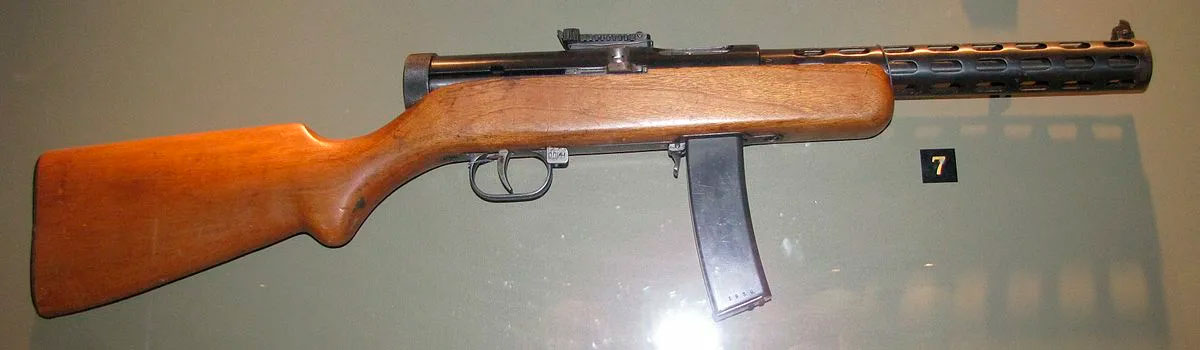

Пистолет-пулемет Дегтярева ППД-34 или точнее просто ППД

К 1932 году конструкцию упростили ещё сильнее: в новом варианте применили уже свободный затвор — более простую и надёжную схему. В 1932–1933 годах на испытаниях проверили в общей сложности 14 образцов 7,62-мм пистолетов-пулемётов, включая разработки Дегтярёва, Токарева, Коровина, Прилуцкого и Колесникова. Лучшими признали системы Дегтярёва и Токарева, но ППД оказался чуть технологичнее, а его сравнительно невысокий темп стрельбы лучше соответствовал задачам пехотного подразделения.

Интересно, что в 1933 году СССР получил от финского офицера Вилко Пентикяйнена чертежи знаменитого автомата «Суоми». Несмотря на известность этой модели, советские оружейники не стали копировать её конструкцию с вакуумным замедлителем: она была сложной, а сам автомат получался тяжёлым (4,6 кг). Единственное заимствование касалось формы ложи, но и её переделали, укоротив, обнажив ствол в кожухе и приёмную горловину магазина.

После доработок, в которых вместе с Дегтярёвым участвовали конструкторы Г. Ф. Кубынов, П. Е. Иванов и Г. Г. Марков, ППД утвердили для изготовления опытной партии (30 экземпляров) 23 января 1935 года. А уже 9 июля того же года оружие официально приняли на вооружение РККА как «7,62-мм пистолет-пулемёт образца 1934 года системы Дегтярёва (ППД)».

Однако в войсках к новому оружию отнеслись сдержанно. В то время большинство военных специалистов — и в СССР, и за рубежом — считали пистолет-пулемёт скорее «полицейским» или вспомогательным оружием, а не основным средством пехоты. К этому добавлялись сложности с производством: ППД был не самым технологичным образцом для массового выпуска. Поэтому поначалу его выпускали небольшими сериями и выдавали в первую очередь командному составу как замену револьверам и самозарядным пистолетам. Рядовых же в тот период перевооружали автоматическими и самозарядными винтовками.

Всего в 1934–1939 годах собрали чуть более 5000 экземпляров — в масштабах армии, совершенно незначительные цифры.

Почему для ППД-34/38  выбрали патрон 7,62 мм

Ключевым решением при разработке ППД стал выбор боеприпаса: оружие сконструировали под модифицированный 7,62-мм патрон от автоматического пистолета системы Маузера. Этот же патрон применялся в пистолете ТТ, стоявшем на вооружении РККА. Такой подход давал сразу несколько преимуществ.

Во-первых, упрощалось снабжение войск: один тип патрона можно было использовать и для пистолетов, и для пистолетов-пулемётов. Во-вторых, производство стволов для разных образцов можно было наладить на одном и том же оборудовании. Более того, канал ствола ППД унифицировали с винтовкой Мосина («трёхлинейкой»), что позволяло задействовать уже имевшиеся станки и даже использовать бракованные заготовки винтовочных стволов.

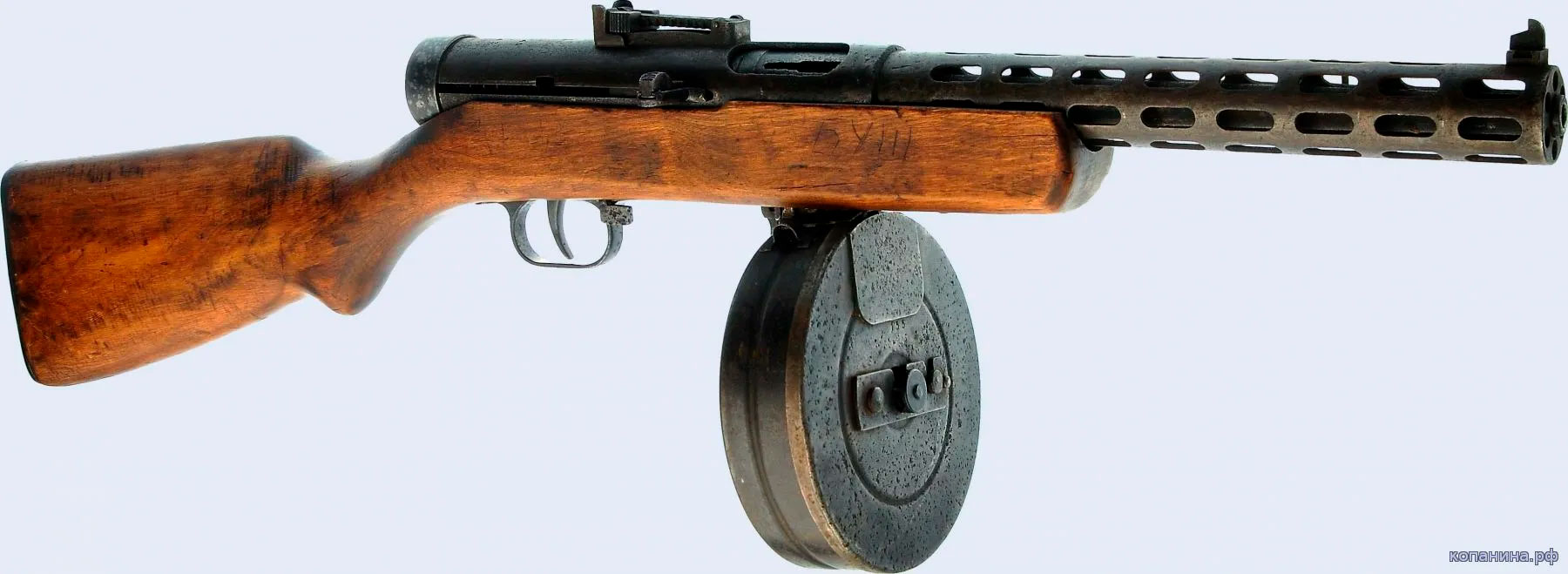

Ранний ППД-34/38, обратите внимание на способ крепления барабана

ППД-34/38: пистолет-пулемёт образца 1934/38 гг. системы Дегтярёва

Поскольку ППД фактически оставался опытным образцом, в 1935–1937 годах его активно испытывали в войсках. Эти испытания выявили ряд недостатков, и в 1938–1939 годах оружие модернизировали. Усилили крепление магазина: к планке с защёлкой приварили металлическую направляющую горловину (её ещё называют «направляющей обоймой») — это повысило надёжность примыкания магазина и сделало магазины взаимозаменяемыми у разных экземпляров. Также усилили крепление прицела.

Обновлённую версию стали называть «пистолет-пулемёт образца 1934/38 гг. системы Дегтярёва» (иногда — «2-й образец»), а исходный вариант 1934 года — соответственно, «1-й образец».

Несмотря на доработки, отношение к пистолету-пулемёту оставалось скептическим. В феврале 1939 года Наркомат обороны предложил прекратить производство ППД-34 и изъять эти пистолеты-пулемёты из войск, мотивируя это тем, что оружие считается малоэффективным и пригодным лишь для ограниченного применения. В итоге большую часть ППД сдали на склады. Однако их производство сохранили для пограничных войск НКВД, которым компактное автоматическое оружие было особенно полезно.

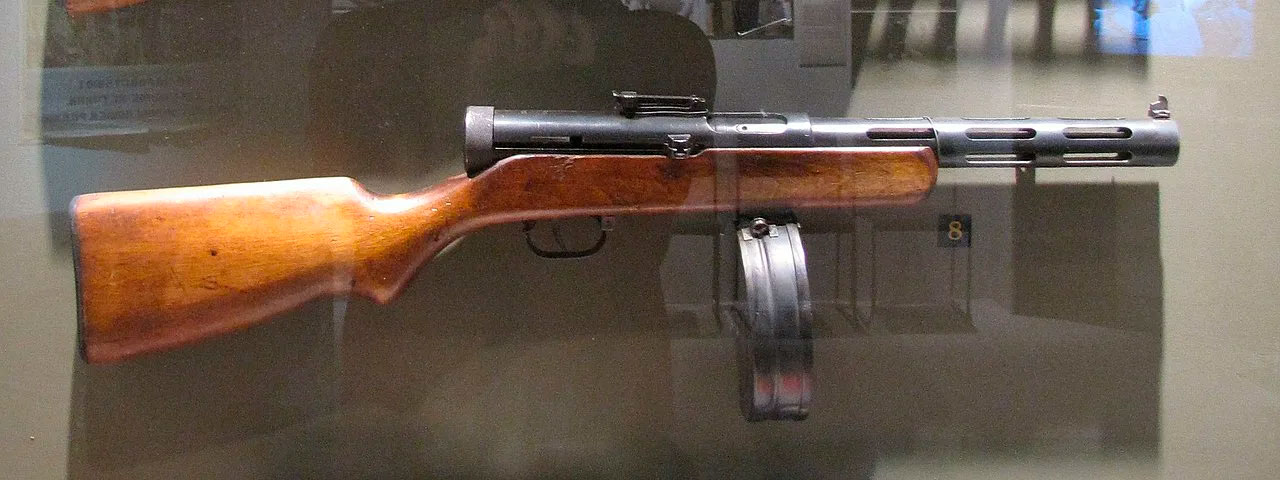

Поздний пистолет-пулемет ППД-34/38

ППД-34/38 в Зимней войне и на пороге Великой Отечественной

Планы по постепенной замене ППД на более совершенные образцы резко изменились с началом Зимней войны — она стартовала всего через девять месяцев после того, как пистолеты-пулемёты начали изымать из строевых частей. Опыт боёв с финнами стал для Красной Армии серьёзным уроком.

Финские войска имели на вооружении сравнительно немного пистолетов-пулемётов (не более нескольких процентов от общего количества стрелкового оружия), но применяли их очень грамотно. Ключевую роль здесь сыграл удачный образец уже упоминавшегося «суоми» конструкции А. Лахти: в тяжёлых боях на Линии Маннергейма он показал высокую эффективность именно в тех условиях, где плотный огонь на ближней дистанции был критически важен. Это произвело сильное впечатление на советских командиров и бойцов. Из действующих частей РККА всё чаще приходили запросы: оснастить пистолетами-пулемётами хотя бы по одному отделению на роту.

Склады и пограничные части, где ППД продолжали оставаться на вооружении, стали первым источником пополнения фронтовых подразделений. Имевшиеся запасы срочно перебросили в части, сражавшиеся в Финляндии. Уже в конце декабря 1939 года, спустя месяц после начала войны, по указанию Главного военного совета производство ППД возобновили. А 6 января 1940 года постановлением Комитета обороны усовершенствованный ППД вновь официально приняли на вооружение РККА.

Чтобы нарастить выпуск, с 22 января 1940 года все задействованные цеха перевели на трёхсменную работу. Однако быстро выяснилось, что ППД — оружие технологически сложное и дорогое. В ценах 1939 года один ППД вместе с комплектом ЗИП стоил 900 рублей, тогда как ручной пулемёт ДП с ЗИП обходился в 1150 рублей. То есть по стоимости ППД был почти сопоставим с пулемётом, при этом его производство требовало трудоёмких операций вроде фрезеровки. Для масштабного выпуска это было неприемлемо.

Поэтому конструкцию начали активно упрощать: цель состояла в том, чтобы ускорить и удешевить производство, сохранив боевые качества. Хотя обозначение «обр. 1934/38 гг.» оставили прежним, по сути это был уже другой пистолет-пулемёт — с заметно переработанной конструкцией и иным внешним видом.

Изменения были весьма существенными:

• Кожух ствола получил новую схему вентиляции: вместо 55 коротких отверстий сделали 15 длинных — это было проще в производстве и не ухудшало охлаждение.
• Затвор модернизировали: сначала попробовали вариант с неподвижно закреплённым в чашечке затвора бойком вместо отдельного ударника на оси. Идея была в том, чтобы убрать лишнюю деталь и упростить сборку. Однако на практике такой затвор оказался ненадёжным: он чаще давал задержки при стрельбе. Уже с 1 апреля 1940 года вернулись к прежней схеме с отдельным ударником.
• Ствольная коробка стала изготавливаться из трубчатой заготовки, а не фрезероваться из цельной детали. Более того, её объединили с колодкой прицела в одну сборочную единицу — это снизило трудоёмкость.
• Выбрасыватель упростили, применив пластинчатую пружину вместо более сложной конструкции.
• Ложу и спусковую скобу тоже сделали проще: скобу теперь штамповали из отдельных деталей, а не фрезеровали из цельной заготовки.
• Предохранитель и другие узлы также получили упрощённые варианты исполнения.

Обозначение пистолет-пулемета при этом оставили без изменений: ППД-34/38

Пистолет-пулемёт образца 1940 года системы Дегтярёва (ППД-40)

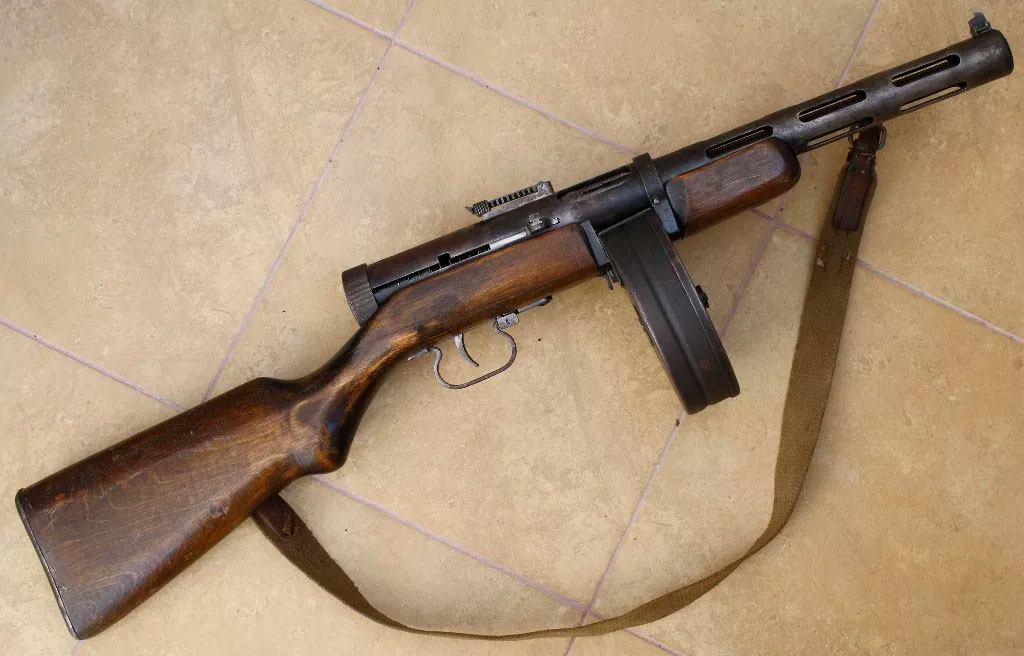

ППД-40: пистолет-пулемёт образца 1940 г. системы Дегтярёва

Важный шаг в совершенствовании ППД сделали в феврале 1940 года. 15 февраля Дегтярёв представил модернизированный образец, разработанный при участии конструкторов Ковровского завода: С. Н. Калыгина, П. Е. Иванова, Н. Н. Лопуховского, Е. К. Александровича и В. А. Введенского.

Главным новшеством стала разрезная ложа из двух частей, размещённых до и после магазина. Каждая часть имела металлические направляющие упоры для установки магазина. Благодаря этому удалось применить «нормальный» барабанный магазин без специального отростка, который раньше вставлялся в горловину. Ёмкость такого магазина составила 71 патрон. Хотя по количеству боеприпасов это было меньше, чем у прежних вариантов, надёжность подачи патронов заметно выросла.

Однако у этого решения был и минус: секторные магазины от ПП образца 1934 года с новой конструкцией уже не подходили. Возврат к секторным магазинам произошёл значительно позже — уже в годы Великой Отечественной войны. Опыт эксплуатации ППШ показал, что барабанные магазины, несмотря на большую ёмкость, получались слишком тяжёлыми и неудобными, а их избыточная масса снижала мобильность стрелка.

Часть выпускаемых ППД дополнительно оснащали кольцевым намушником — он защищал мушку от случайных ударов и повреждений, что было особенно важно в полевых условиях.

21 февраля 1940 года Комитет обороны при СНК утвердил этот вариант, и он был принят на вооружение как «пистолет-пулемёт образца 1940 года системы Дегтярёва». Серийный выпуск стартовал в марте.

За один только 1940 год произвели 81 118 экземпляров — именно эта модификация стала самой массовой в истории ППД.

Перед началом Великой Отечественной войны ППД продолжали поставлять в пограничные войска и воздушно-десантные подразделения РККА: в этих частях ценили плотность огня и компактность автоматического оружия. Однако уже к концу 1941 года ППД начал быстро вытесняться новым образцом — пистолетом-пулемётом Шпагина (ППШ).

Разработка ППШ шла параллельно с развёртыванием массового выпуска ППД — её начали в 1940 году. Главное преимущество ППШ состояло в исключительной технологичности: его можно было выпускать на любом предприятии, где имелось даже маломощное прессовое оборудование. Для военного времени это было критически важно: в условиях эвакуации заводов и нехватки квалифицированных кадров именно простота и скорость производства определяли, сколько оружия армия сможет получить в кратчайшие сроки.

При этом ППШ не был «идеальным» с точки зрения надёжности — по отдельным параметрам он уступал ППД. Но в условиях тотальной войны решающим фактором стала возможность массового выпуска в любых условиях. Именно поэтому ППШ стал одним из символов советского стрелкового вооружения времён Великой Отечественной, а ППД занял своё место как важный этап в эволюции советских пистолетов-пулемётов.

Юные ленинградки — Нина Николаева и Валя Волкова собирают пистолеты-пулеметы ППД (1942 г.)

«Блокадные» и «партизанские» ППД

В тяжёлые месяцы войны производство ППД временно возобновили в Ленинграде. Пистолеты-пулемёты выпускали на Сестрорецком инструментальном заводе имени С. П. Воскова, а с декабря 1941 года — на заводе имени А. А. Кулакова. Параллельно в опытном цехе Ковровского завода из имевшихся деталей вручную собрали ещё около 5 000 экземпляров.

За 1941–1942 годы в Ленинграде изготовили 42 870 ППД — этот объём вошёл в историю как «блокадный выпуск», а сами пистолеты-пулемёты прозвали «блокадниками». Они шли на вооружение войск Ленинградского и Карельского фронтов, где были особенно нужны.

«Блокадные» ППД имели ряд упрощений: вместо секторного прицела ставили откидной упрощённой конструкции, предохранитель тоже делали проще, а в остальном оружие сохраняло основные черты модели. Эти изменения диктовались не желанием ухудшить оружие, а суровой реальностью: в условиях блокады и нехватки ресурсов важнее было выпустить как можно больше единиц, сохранив при этом боеспособность.

Позже на тех же производственных мощностях начали выпускать более совершенный и технологичный пистолет-пулемёт Судаева. Это логично: по мере стабилизации обстановки ставку делали на образцы, которые проще и быстрее производить в больших количествах.

Ещё один крайне любопытный факт из боевой «биографии» ППД — это парадокс производства. Если для «серьезной» промышленности ППД считался «нетехнологичным» из-за трудоёмкости и дороговизны, то для производства кустарным методом — в мастерских воинских частей и партизанских отрядов, он оказался в самый раз. Причина кроется в особенностях конструкции: ППД, если смотреть упрощенно, состоял из труб разного диаметра. На заводе получение таких труб и их точная обработка требовали сложного оборудования и времени, а вот для кустарей это упрощало работу. Они брали готовые заготовки — имеющиеся оружейные стволы, детали от автозапчастей, даже водопроводные трубы — и подгоняли под нужные размеры.

Благодаря этому кустарное производство не только копировало ППД, но и породило ряд самодельных пистолетов-пулемётов использующих ту же схему автоматики, но серьёзно отличались от оригинала по внешнему виду и отдельным узлам. Для партизан и небольших отрядов это был способ быстро получить автоматическое оружие там, где централизованные поставки были невозможны.

Эффективность огня из ППД-34/28 и ППД-40

По оценкам, огонь ППД был эффективен:

• до 300 метров — при стрельбе одиночными выстрелами;
• до 200 метров — короткими очередями;
• до 100 метров — непрерывным огнём.

На дистанциях свыше 300 метров надёжное поражение цели обеспечивали только за счёт сосредоточенного огня из нескольких пистолетов-пулемётов. При этом убойная сила пули сохранялась вплоть до 800 метров, хотя прицельная стрельба на такие расстояния из ППД была нереалистична.

Тактика применения учитывала эти особенности. Основным видом огня считался огонь короткими очередями. В критических ситуациях, на дистанциях менее 100 метров, допускалось ведение непрерывного огня, но не более четырёх магазинов подряд: это помогало избежать перегрева ствола и потери надёжности оружия.

Впрочем, ППД и создавался для боя скорее на ближних дистанциях, где давал пехоте необходимую плотность огня, что было критически важно в условиях уличных боёв, штурма укреплений или обороны позиций.

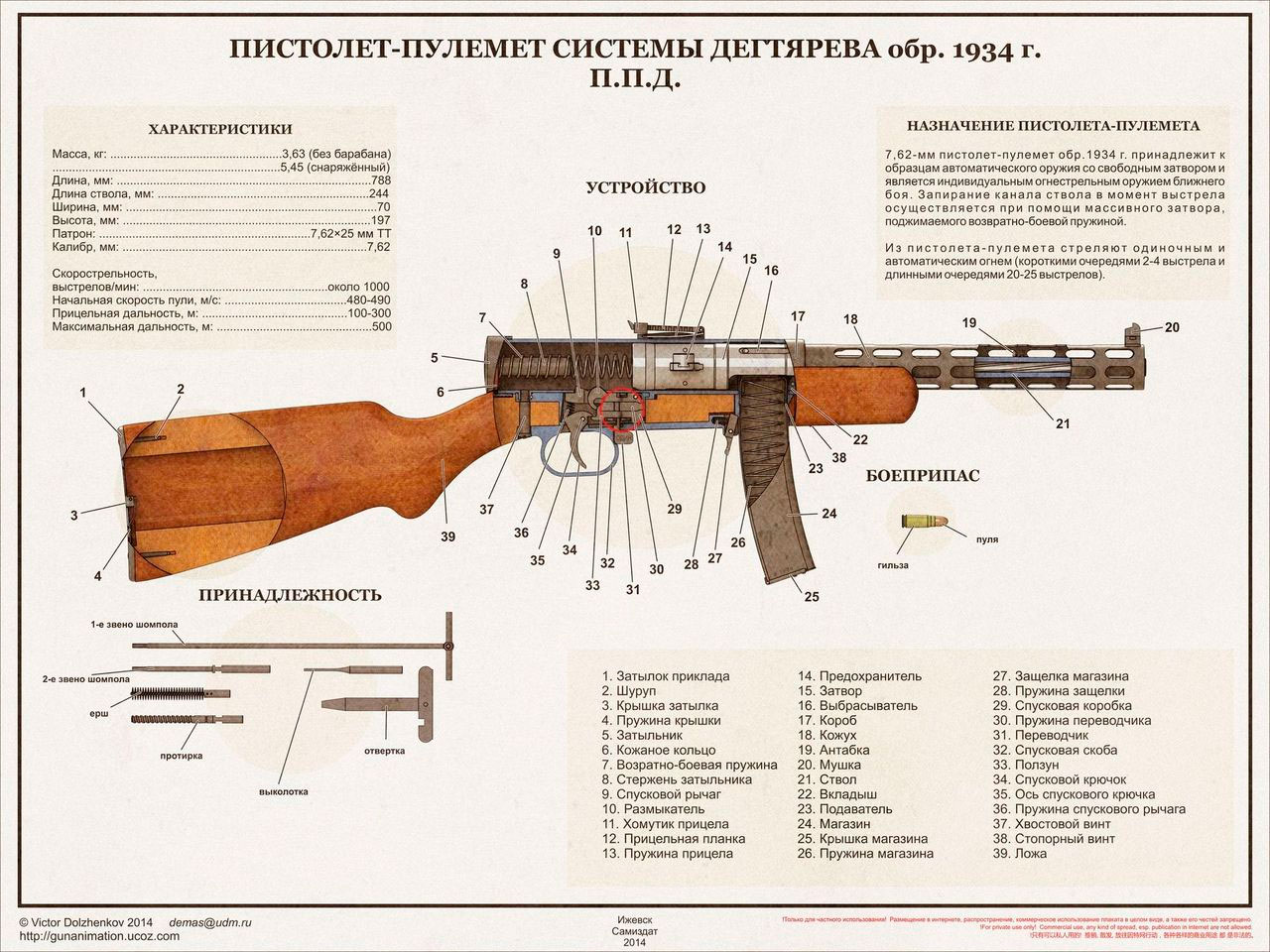

Схема внутреннего устройства пистолета-пулемета ППД-34/38 конструкции В.А. Дегтярева

Конструкция ППД-34/28 и ППД-40

С точки зрения устройства ППД имел стандартную для своего времени конструкцию. Его автоматика работала на принципе отдачи свободного затвора: после выстрела затвор откатывался назад под действием отдачи, выбрасывал гильзу и досылал новый патрон. Главная причина высокой стоимости и низкой технологичности ППД заключалась в способе производства: основные детали изготавливали на металлорежущих станках. В условиях массового выпуска это было медленно и дорого, зато (при наличии квалифицированных рабочих) давало высокую точность и прочность.

Ствол ППД — нарезной, с четырьмя нарезами, вьющимися слева вверх направо, калибр — 7,62 мм. В казённой части ствола находится патронник с гладкими стенками. Снаружи ствол имеет слегка коническую гладкую поверхность, кольцевой выступ и резьбу в казённой части — они нужны для прочного соединения со ствольной коробкой. Также на стволе есть выемка для зацепления зуба выбрасывателя.

Ствольная коробка (в наставлениях её называли «коробом-кожухом») объединяет все части оружия в единую систему. Спереди к ней на резьбе крепится перфорированный кожух ствола. Он выполняет сразу две функции: защищает руки стрелка от ожогов о нагретый ствол и предохраняет сам ствол от повреждений при ударах и падениях.

Затвор ППД выполнен довольно сложным. Он состоит из остова, рукоятки затвора, ударника с осью, бойка, выбрасывателя с пружиной и предохранителя, совмещённого с рукояткой. Остов затвора имеет множество вырезов, пазов и гнёзд: они нужны для размещения и взаимодействия всех деталей. Например, спереди-снизу есть вырезы для прохода губок магазина, внутри — чашечка затвора, куда помещается шляпка гильзы, отверстие для выхода бойка, пазы для выбрасывателя и его пружины, гнездо для ударника и другие элементы.

Чтобы возвращать затвор в переднее положение после выстрела, служит возвратный механизм: он состоит из возвратно-боевой пружины и затыльника с направляющим стержнем, который навинчивается сзади на задний срез ствольной коробки.

Спусковой механизм пистолет-пулемёта размещён в отдельной спусковой коробке, которая при сборке надевается на выступ короба и фиксируется шпилькой. Он позволяет вести огонь как одиночными выстрелами, так и очередями. Переключение между режимами происходит с помощью флажка перед спусковой скобой. На одной стороне флажка стоит цифра «1» или надпись «один» (одиночный огонь), на другой — «71» или «непр.» (непрерывный, то есть автоматический огонь).

Ударно-спусковой механизм ударникового типа срабатывал после того, как затвор приходил в крайнее переднее положение и надёжно запирал патрон в патроннике. Это повышало безопасность и надёжность выстрела.

Предохранитель располагался на взводной рукоятке и представлял собой сдвижную фишку: перемещая её поперёк оси оружия, стрелок мог заблокировать затвор либо в переднем, либо в заднем (взведённом) положении. Хотя такой предохранитель не отличался идеальной надёжностью, особенно при износе, его конструкция оказалась настолько удачной, что похожие решения позже использовали в ППШ и даже в части выпуска немецкого MP40.

Питание ППД осуществлялось из отъёмного двухрядного секторного магазина на 25 патронов. При стрельбе магазин можно было использовать как дополнительную рукоятку — это упрощало удержание оружия и контроль над отдачей.

Для более поздних версий ввели барабанные магазины: для образца 1934/38 годов — на 73 патрона, для образца 1940 года — на 71 патрон. Большая ёмкость позволяла вести продолжительный огонь без частой перезарядки, но увеличивала массу и габариты оружия.

Прицельные устройства ППД состояли из секторного прицела и мушки и были рассчитаны на стрельбу на дальности от 50 до 500 метров. При этом 500 метров для пистолета-пулемёта тех лет были практически предельной дистанцией, где прицельный огонь становился малоэффективным. Однако благодаря сравнительно мощному патрону и удачной баллистике пули опытный стрелок мог уверенно поражать цели одиночными выстрелами до 300 метров — это выгодно отличало ППД от многих зарубежных аналогов, использовавших патрон 9×19 мм «Парабеллум» с худшей баллистикой.

К каждому ППД прилагался комплект принадлежностей для обслуживания:

• шомпол с ручкой и звеньями с протиркой — для чистки ствола;
• отвёртка и выколотка — для разборки и мелкого ремонта;
• ёршик — для тщательной очистки канала ствола;
• маслёнка с двумя отделениями — одно для смазочного масла, другое для щелочного состава, которым чистили стволы после стрельбы.
