240-мм пушка особой мощности Kanone 3 (Германия)

История создания полустационарной пушки 24 cm Kanone 3

В годы Второй мировой войны германская армия располагала рядом мощных артиллерийских систем, среди которых заметное место занимала 24 cm Kanone 3 —240-мм полустационарная пушка особой мощности. Это орудие предназначалось для поражения особо важных объектов в глубоком тылу противника: укреплённых районов, крупных складов, стратегических мостов и узлов коммуникаций.

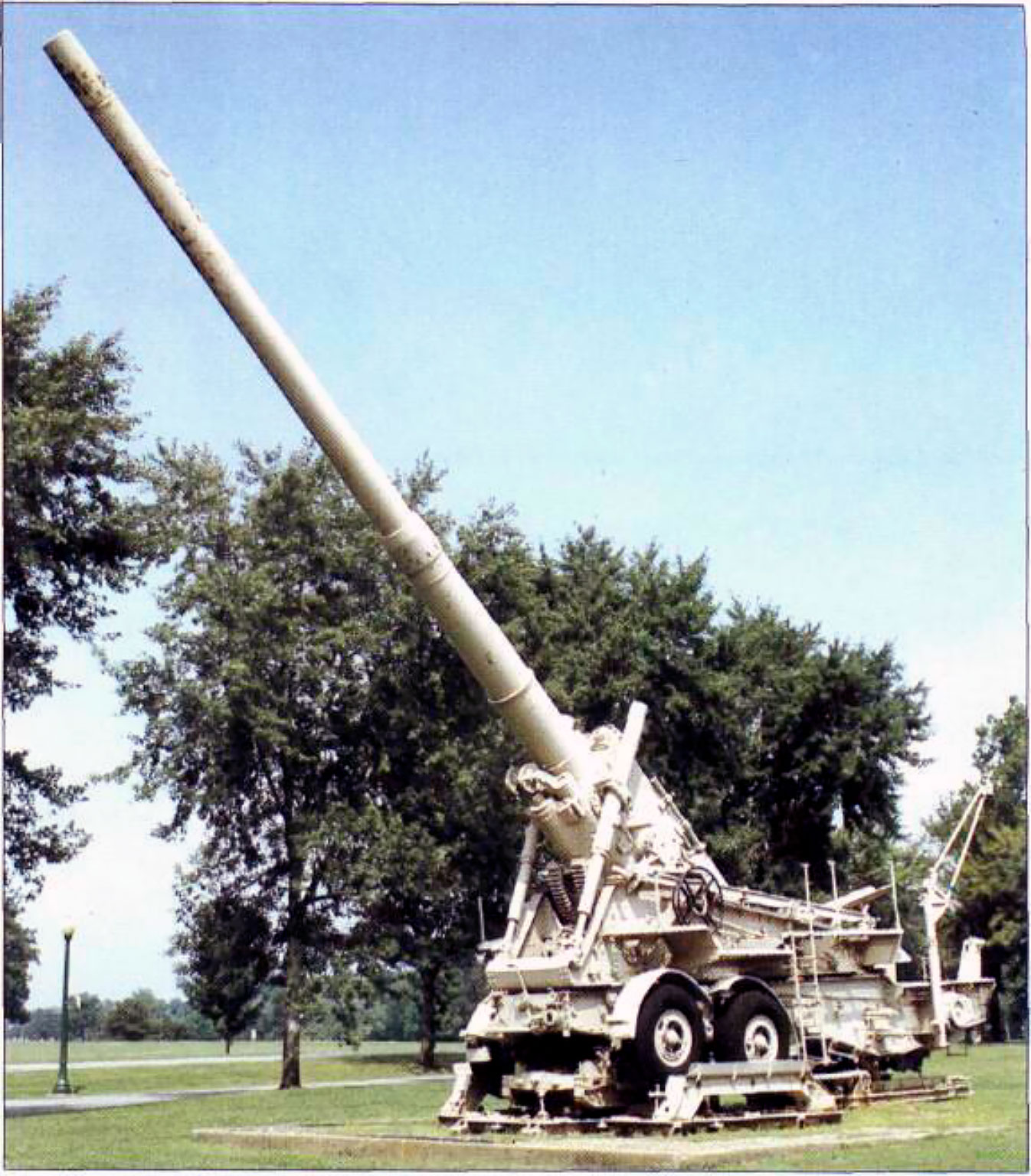

240-мм пушка особой мощности Kanone 3 (Германия)

Разработку пушки с 1935 года вела известная фирма Rheinmetall-Borsig —один из ведущих немецких производителей вооружений. Конструкторы ставили перед собой сложную задачу: несмотря на внушительные размеры, артсистема должна была сохранять достаточную подвижность на поле боя.

Испытания новой пушки прошли в 1938 году, а уже с 1939-го первые серийные образцы начали поступать на вооружение 83-го моторизованного тяжёлого артиллерийского дивизиона немецкого Резерва Главного Командования.

На момент вторжения нацистской Германии в Польшу в строю находилось всего четыре орудия Kanone 3. Они были приписаны к первым двум батареям 1-го дивизиона 84-го артиллерийского полка (Artillerie-Regiment 84). К орудиям прилагался запас в 979 снарядов — солидный боекомплект для столь мощных систем.

Во время Французской кампании (май–июнь 1940 г.) дивизион по-прежнему располагал всё теми же четырьмя пушками. Ситуация изменилась лишь с началом операции «Барбаросса»: к этому времени все три батареи дивизиона получили по две пушки на батарею. Такое штатное распределение сохранялось на протяжении последующих двух лет.

В 1941 году сложилась следующая ситуация с производством: из 20 заказанных пушек К3 фирма Rheinmetall-Borsig изготовила 6 единиц (по другим данным — 8). После этого заказ передали другой крупной промышленной компании — Friedrich Krupp AG, одновременно увеличив объём производства до 40 пушек. Однако и Krupp не смог выполнить план в полном объёме: Вермахт получил от неё только 6 орудий. Эти пушки поступили на вооружение 84-го моторизованного тяжёлого артиллерийского дивизиона РГК.

Характеристики 240-мм Kanone 3
Страна:	Германия
Тип:	пушка особой мощности Kanone 3
Дата выпуска:	1939 г.
Расчет:	Нет сведений
Калибр:	238-мм
Длинна:	длина ствола: 55 калибров (13,1 м)
Ширина:	Нет сведений
Вес:	в боевом положении: 54866 кг, в походном положении: 81850 кг
Скорострельность:	Нет сведений
Дистанция стрельбы:	до 37500 м
Начальная скорость снаряда:	970 м/с (Масса фугасного снаряда, 152,3 кг.)
Боекомплект:	Нет сведений

Служба и использование 240-мм пушек Kanone 3

На 1 июня 1941 года на вооружении Вермахта находилось 6 пушек, поскольку одно орудие в декабре 1940 года убыло в ремонт. Еще одну пушку сдали в июне 1941 года. В сентябре две пушки были потеряны. В мае, июле, сентябре и ноябре 1942 года выпустили по одной пушке. В 1943 году их не производили. Последние два орудия были изготовлены в 1944 году. Итоговый выпуск составил 14 пушек К 3.

Хотя конструкторы сделали многое для обеспечения мобильности орудия (понятное дело ,что мобильность по отношению к пушке весом 55 тонн — понятие относительное), Kanone 3 было гигантским орудием, которое приходилось перевозить разобрав на шесть частей: огневой платформы, лафета, люльки, ствола, казённой части и электрического генератора.

По этой причине в войсках Kanone 3 были недовольны. Траты по транспортировке, обслуживанию и поддержанию орудий в рабочем состоянии были несоразмерны эффективности действия этих пушек. Этим и объясняется общая неторопливость их выпуска.

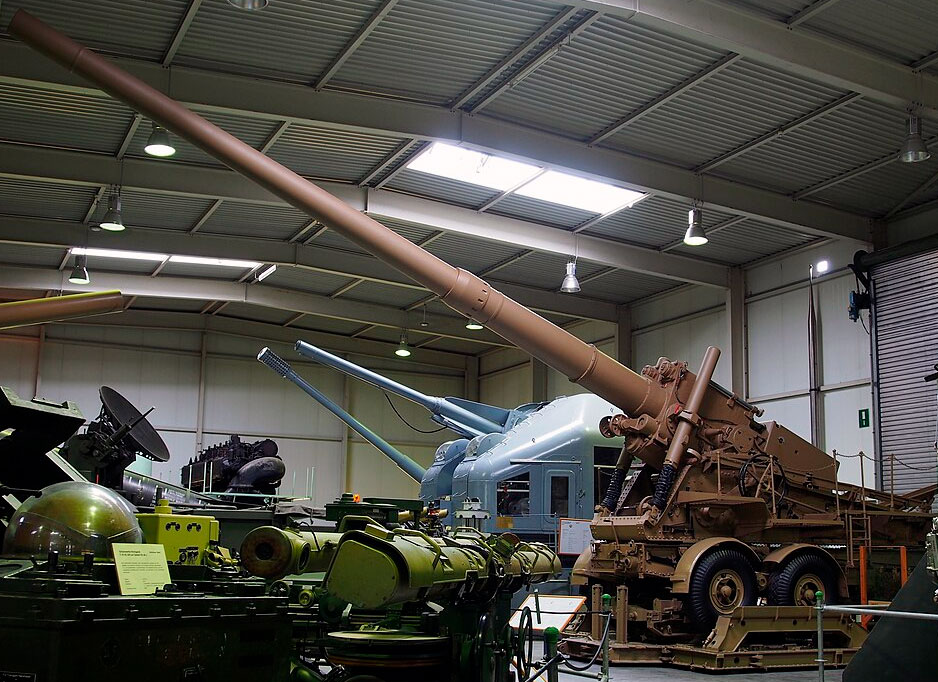

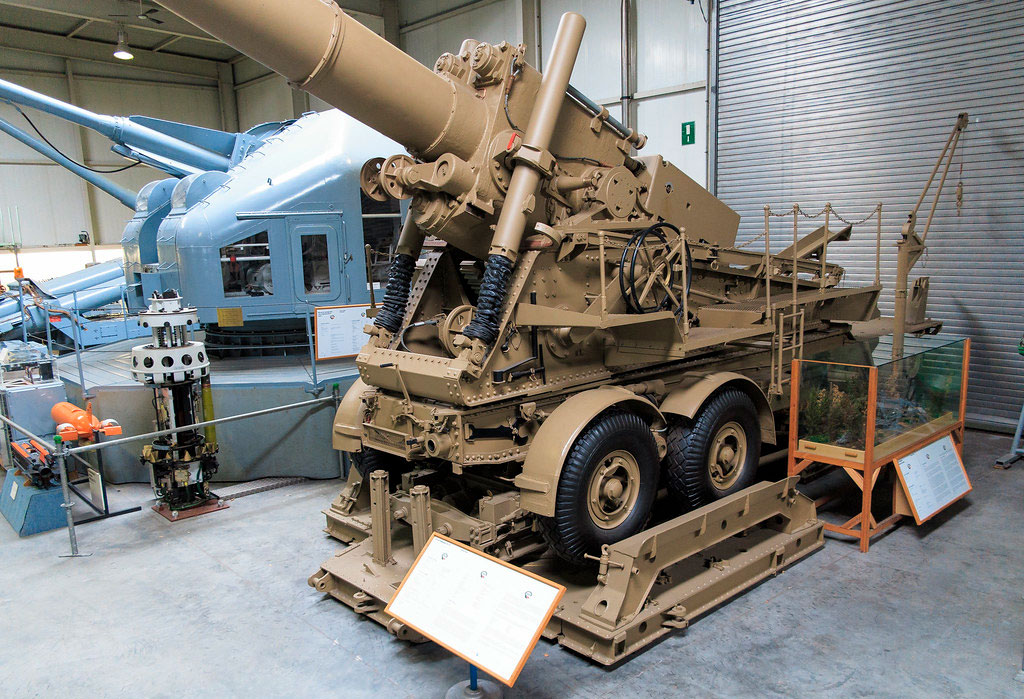

Можно более подробно рассмотреть 240-мм пушку Kanone 3.

Конструкция и принцип работы 240-мм пушек Kanone 3

Пушка K3 спроектирована по схеме с двойным откатом — новейшим на то время решением. При выстреле происходили два последовательных движения:

• сначала ствол откатывался назад по направляющим люльки;
• затем люлька вместе с верхним станком лафета смещалась назад по нижнему станку.

Такая система позволяла эффективно гасить энергию отдачи. Противооткатная система состояла из двух частей:

• для ствола: два гидравлических тормоза отката и один накатник;
• для верхнего станка с люлькой: отдельный тормоз отката и два накатника.

Откатывающиеся части весили 46 000 кг, а неподвижные — всего 8 000 кг. Ствол орудия имел длину 55 калибров (13,1 метра).

Конструкция ствола и боеприпасы

240-мм пушки Kanone 3 имели ствол составной конструкции: он включал трубу-моноблок, кожух и казённик с клиновым затвором.

При общей длине ствола в 55 калибров нарезная часть составляла 43,4 калибра. В канале ствола выполнялось всего 8 нарезов — меньше, чем в большинстве орудий того времени. Масса ствола достигала 22 100 кг, из которых 10 555 кг приходилось на казённик с затвором.

Из-за массивного казённика центр тяжести ствола располагался далеко впереди оси цапф. Чтобы уравновесить этот дисбаланс, на верхнем станке установили два гидропневматических уравновешивающих механизма.

Стрельба из пушек Kanone 3 велась фугасными снарядами массой 152,3 кг. На ведущем пояске снаряда (изготовленном из мягкого железа) имелось восемь выступов, которые точно входили в пазы нарезки канала ствола. Это обеспечивало лучшую обтюрацию пороховых газов.

Характеристики стрельбы были весьма впечатляющими для своего времени:

• начальная скорость снаряда при полном заряде — 970 м/с;
• дальность стрельбы — 37 500 м.

Любопытная деталь: считается, что цифра «3» в обозначении пушки соответствует числу десятков километров дальности стрельбы.

Уже в ходе войны выяснилось, что снаряды такой конструкции не полностью отвечают требованиям. В результате на них установили обычные ведущие пояски, а стволы заменили на новые — с 72 нарезами вместо прежних 8.

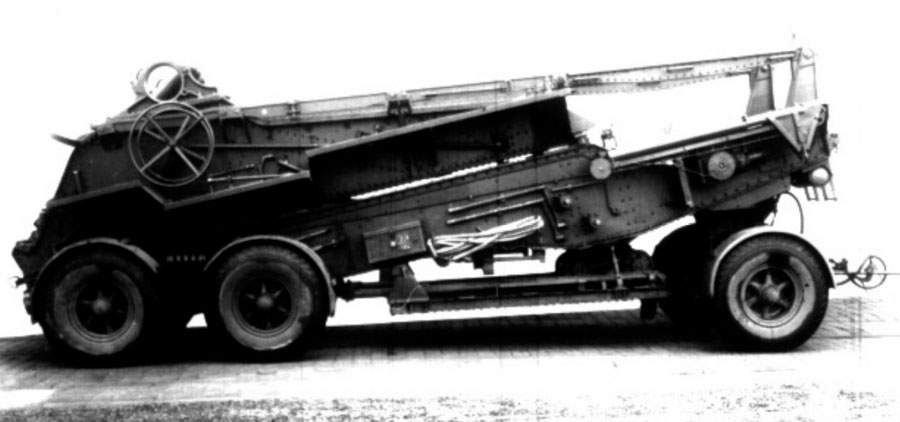

Одна из транспортировочных платформ 240-мм пушки Kanone 3.

Наведение и обслуживание

Подъёмный механизм пушки имел электрический привод и позволял наводить орудие в вертикальной плоскости в диапазоне от −1° до +56°. При необходимости наведение можно было осуществлять и вручную.

Точное наведение в горизонтальной плоскости достигалось поворотом верхнего станка относительно нижнего в секторе ±3°. Для грубого наведения требовалось развернуть всё орудие на плите основания.

Подача снарядов и зарядов к казённой части производилась с помощью откидного лотка на верхнем станке. Загрузка боеприпасов осуществлялась расчётом вручную.

Транспортировка и мобильность

Масса пушки в боевом положении составляла 54 866 кг. Примечательно, что для перевода из боевого положения в походное (и обратно) не требовались дополнительные подъёмно-транспортные средства — все необходимые механизмы (и электролебедки) были встроены в саму конструкцию орудия.

В походном положении пушка транспортировалась механической тягой в виде пяти повозок:

• ствольная повозка (14 400 кг);
• повозка с люлькой (14 700 кг);
• повозка-лафет (18 200 кг);
• повозка с казёнником (17 300 кг);
• повозка с плитой основания (17 250 кг).

Общая масса в походном положении достигала 81 850 кг. Благодаря рессорам с пневматическими шинами на всех повозках, их могли буксировать полугусеничные тягачи Sd.Kfz.8 со скоростью до 50 км/ч. Это обеспечивало сравнительно высокую мобильность тяжёлых артиллерийских дивизионов РГК.

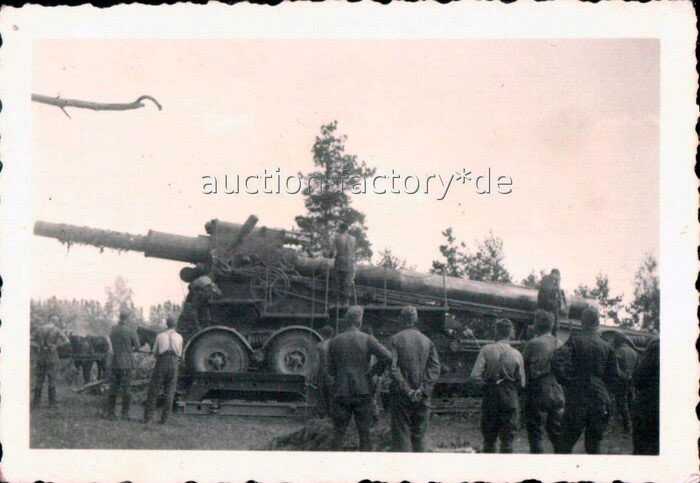

Сборка 240-мм пушки Kanone 3 в полевых условиях могла проводится силами расчета, без крана

Особенности конструкции лафета

Хотя сама конструкция пушки не содержала каких-то революционных решений, лафет был спроектирован с большим вниманием к практичности. Конструкторы фирмы Rheinmetall уделили особое внимание простоте сборки на боевой позиции:

• для сборки не требовался кран — использовались встроенные электрические лебёдки;
• части орудия протягивались через систему наклонных пандусов, направляющих и посадочных полос.

Система двойного отката, впервые применённая в тяжёлой гаубице 21 cm Mrs.18, оказалась весьма эффективной: она подавляла силу отдачи и создавала устойчивую платформу для стрельбы, что повышало точность и безопасность ведения огня.
