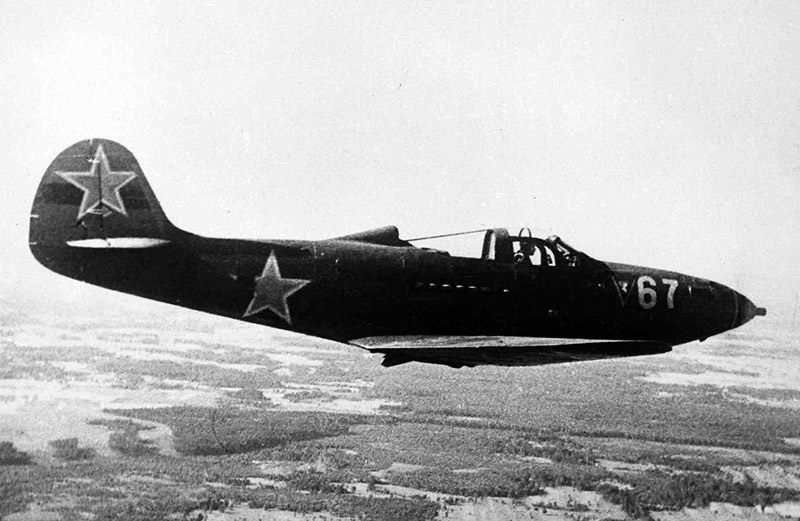

Истребитель P-39 "Аэрокобра" в советской раскраске

Истребитель P-39 «Аэрокобра» в советской раскраске

История создания истребителя P-39 «Аэрокобра»

История истребителя P-39 «Аэрокобра» началась в 1936 году, когда фирмой «Белл эйркрафт корпорейшн», под руководством Р.Вуда и Х.Пойера был создан проект самолета «модель 3». Особенностью проекта была установка двигателя не спереди, а у центра массы фюзеляжа, с приводом винта через длинный вал. Такая компоновка позволяла во-первых улучшить маневренность самолета, а во-вторых, разместить в носу более мощное вооружение.

Был у «модели 3» большой недостаток — пилот располагался за двигателем и имел плохой обзор из кабины. Тогда конструкцию переработали и сместили кабину вперед, назвав проект «модель 4». Именно этот проект заинтересовал армейский воздушный корпус, 7 октября 1937 г. в фирму поступил заказ на изготовление прототипа под обозначением XP-39.

В 1938 году необычный истребитель на удивление легко прошел испытания (хотя и с доработками) и был рекомендован в производство под обозначением P-39 «Аэрокобра» (первоначально было P-45). Американские ВВС, таким образом, получили не только самый «экстравагантный» боевой самолет США времен Второй Мировой войны, но и самый мощный — шутка ли, иметь уже в конце 1930-х г.г. истребитель, «главным калибром» которого является не привычные 2-6 7,62-мм пулеметов, а сразу 2х 12,7-мм пулемета и 1х 37-мм пушка!

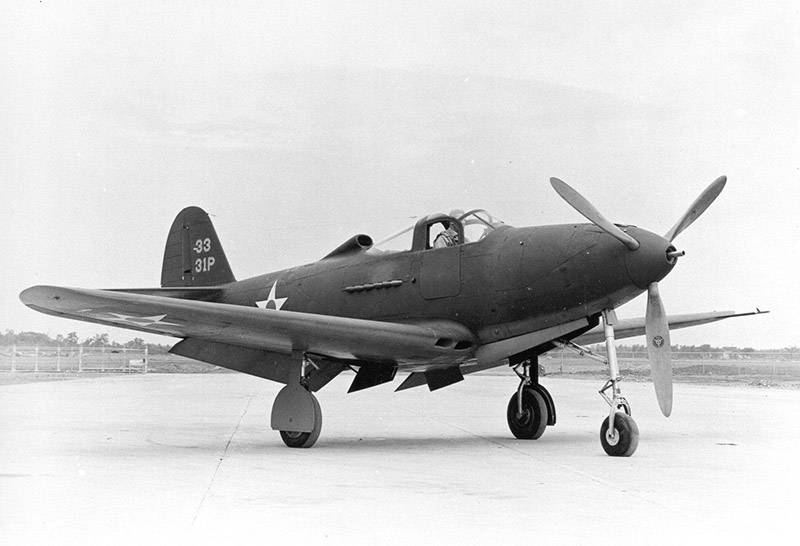

Истребитель P-39 Аэрокобра

Истребитель P-39 Аэрокобра

Производство P-39 продолжалось до августа 1944 года. Всего изготовлено 9558 самолётов различных модификаций. Из них 4924 были поставлены в СССР. Специально для Красной Армии был фирмой «Белл» разработан модернизированный истребитель P-63 «Кингкобра». P-39 находился на вооружении в США до апреля 1944 года, Италии — до июня 1945 года, Франции — до 1947 года. В СССР отдельные самолёты эксплуатировались до 1953 года.

Конструкция  истребителя P-39 «Аэрокобра»

P-39 «Аэрокора» это цельнометаллический свободнонесущий низкоплан с фюзеляжем «полумонокок». Крыло прямое, трёхлонжеронное, трапецевидное в плане с закруглёнными законцовками. Механизация крыла состояла из закрылков типа Фрайз и предкрылков. Шасси убирающееся, трёхопорное с носовой стойкой. Двигатель расположен за кабиной пилота и соединен с трёхлопастным (на P-39Q-21-25 — четырёхлопастным) воздушным винтом валом длиной около 3 м, проходящим под полом кабины. Запас топлива размещался в крыльевых баках.



Доступ в кабину осуществлялся через двери автомобильного типа. Состав вооружения менялся в зависимости от модификации и включал: 7,62-мм пулемёты, 12,7-мм пулемёты «Кольт-Браунинг», 20-мм пушки Испано M1, 37-мм пушки M4.

Чертеж истребителя P-39 Аэрокобра

Чертеж истребителя P-39 Аэрокобра

Модификации истребителя-перехватчика P-39 «Аэрокобра»

  • XP-39 — прототип. Отличался двигателем V-1710-17 мощностью 1150 л.с. с турбокомпрессором B-5. Вооружение отсутствовало. Первый полёт 6 апреля 1938 года.
  • XP-39B — прототип, доработанный по результатам продувок в аэродинамической трубе. Отличался формой фонаря, створок ниш шасси, воздухозаборниками водо- и маслорадиаторов в корне крыла, уменьшенным размахом крыла и удлинённым фюзеляжем, двигателем V-1710-39 мощностью 1090 л.с., отсутствием турбокомпрессора. Первый полёт 25 ноября 1939 года.
  • XP-39E («модель 23», XP-76) — опытный для испытания двигателя Континентал V-1430-1. Из-за неготовности двигателя установлен V-1710-47 мощностью 1325 л.с. Отличался крылом с ламинарным профилем увеличенного размаха. Первый полёт 21 февраля 1942 года. Изготовлено 3 самолёта. На его бозе разработан P-63.
  • YP-39 («модель 12») — предсерийный. Отличался двигателем V-1710-39, увеличенным килем. Вооружение состояло из 37-мм пушки, 2 12,7-мм пулемётов, 2 7,62-мм пулемётов. Изготовлено 13 самолётов.
  • YP-39A — высотный (проект). Отличался двигателем V-1710-31 мощностью 1150 л.с.
  • P-39C («модель 13», P-45) — первый серийный вариант. Отличался двигателем V-1710-35 мощностью 1150 л.с. Вооружение состояло из 4 фюзеляжных 7,62-мм пулемётов. Первый полёт в январе 1939 года. В 1939 году изготовлено 20 самолётов.
  • P-39D («модель 14») — доработанный. Отличался лобовым бронестеклом, усиленной бронезащитой, протектированными баками, уменьшенным запасом топлива, возможностью подвески ПТБ на 330 л. Вооружение состояло из 2 синхронных 12,7-мм пулемётов, 4 крыльевых 7,62-мм пулемётов, 37-мм пушки M4 (или 20-мм M1). Выпускался с февраля 1941 года. Изготовлено 404 самолёта.
  • P-39D-1 («модель 14А») — истребитель для СССР. Отличался небольшим зализом киля. Вооружение состояло из 20-мм пушки, 2 12,7-мм пулемётов, 4 7,62-мм пулемётов. Изготовлено 336 самолётов.
  • P-39D-2 («модель 14А») — с двигателем V-1710-63 мощностью 1325 л.с. с редуктором 2:1. Отличался 37-мм пушкой. Изготовлено 158 самолётов для СССР.
  • P-39D-3, D-4 — штурмовики. Отличались двигателем V-1710-35, бронированными водо- и маслорадиаторами, 2 фотокамерами в хвостовой части.
  • P-39F («модель 15B») — вариант P-39D с воздушным винтом «Аэропроп» фирмы «Аэропродактс». Отличался индивидуальными выхлопными патрубками двигателя вместо спаренных. Изготовлено 229 самолётов.
    • P-39F-2 — штурмовик. Отличался бронированными водо- и маслорадиаторами, 2 фотокамерами в хвостовой части.
    • TP-39F — учебный. Отличался второй кабиной впереди, двойным управлением, отсутствием вооружения. Изготовлен 1 самолёт.
  • P-39G («модель 26») — вариант P-39D-2 с винтом «Аэропроп» (проект). Разработан в 1941 году.
  • P-39J — с двигателем V-1710-59 мощностью 1100 л.с. Переоборудовано 33 самолёта P-39D.
  • P-39K-1BE («модель 26A») — с двигателем V-1710-63 и вентом «Аэропроп». Изготовлено 210 самолётов.
  • P-39L («модель 26B») — с винтом фирмы «Кертисс». Отличался новым носовым колесом, возможностью установки пусковых балок для ракет. Изготовлено 250 самолётов.
    • P-39L-2 — фоторазведчик. Переоборудовано 11 самолётов.

Характеристики P-39 Аэкокобра P-39Q-5

Истребитель P-39 «Аэрокобра»
Страна: США
Тип: Фронтовой истребитель
Год выпуска: 1938 г.
Экипаж: 1 человек
Двигатель: V-1710-85 мощностью 1200 л.с.
Максимальная скорость: 602 км/ч
Практический потолок: 10700 м
Дальность полета: 840 км
Масса пустого: 2568 кг
Максимальная взлетная масса: 3778 кг
Размах крыльев: 10,37 м
Длина: 9,20 м
Высота: 3,78 м
Площадь крыла: 19,81 кв.м.
Вооружение:1x 20-мм пушка, 4x 12,7-мм пулемета.

Характеристики приведены для модели P-39Q-5

  • P-39M («модель 26D») — с двигателем V-1710-67 мощностью 1200 л.с. Выпускался с ноября 1942 года. Изготовлено 240 самолётов.
    • P-39M-1 — с двигателем V-1710-83 мощностью 1200 л.с.
  • P-39N («модель 26C, F») — с двигателем V-1710-85 (V-1710-E19) мощностью 1200 л.с. Отличался редуктором, винтом «Аэропроп». Изготовлено 2095 самолётов. Поставлялся в СССР.
    • P-39N — первый вариант. Изготовлено 500 самолётов.
    • P-39N-1 — с новой компоновкой оборудования. Изготовлено 900 самолётов.
    • P-39N-5 — с уменьшенной до 88 кг массой брони. Вместо бронестекла установлен бронезаголовник. Изготовлено 695 самолётов.
  • P-39Q («модель 26E») — с 2 фюзеляжными крупнокалиберными пулемётами вместо 4 7,62-мм крыльенвых. С 1942 года по август 1944 года. Изготовлено 4905 самолётов (самая массовая модификация). В больших количествах поставлялся в СССР.
    • P-29Q-1BE — с запасом топлива 330 л и бронёй массой 105 кг.
    • P-29Q-5BE — с облегчённым бронированием (88 кг). Запас топлива увеличен до 421 л.
    • P-29Q-10BE — с массой брони 103 кг и запасом топлива 455 л.
    • P-29Q-15BE — с изменённым составом оборудования.
    • P-29Q-20BE — без подкрыльевых пулемётов.
    • P-29Q-21BE — с 4-лопастным винтом.
    • P-29Q-25BE — экспортный вариант P-29Q-21BE.
    • P-29Q-30BE — с 3-лопастным винтом.
    • RP-39Q (с 1944 года TP-39Q)- учебный. Отличался двумя кабинами, развитым зализом киля, подфюзеляжным гребнем.
  • «Аэрокобра» Mk.I («модель 14», «Карибу» Mk.I) — экспортный вариант P-39D для Великобритании. Отличался двигателем V-1710-E4 (V-1710-35), крыльевыми пулемётами калибра 7,7 мм, 20-мм пушкой. В 1940-1941 годах изготовлено 675 самолётов. Около 200 самолётов остались в США, где эксплуатировались под обозначением P-400. 212 самолётов направлено в СССР (прибыло 162).
  • «Кобра II» — гоночный. Отличался двигателем V-1710-135 мощностью 2000 л.с. Построен в 1946 году. На нём достигнута скорость 664,64 км/ч.
  • XFL-1 «Аэробонита» — палубный истребитель (опытный). Отличается подкрыльевыми радиаторами, шасси с хвостовым колесом, посадочным гаком, укороченным фюзеляжем, формой киля. Первый полёт 13 мая 1940 года.
  • XTDL-1 (F2L-1K) — летающая мишень. В 1945 году переоборудовано 2 P-39Q для флота США.

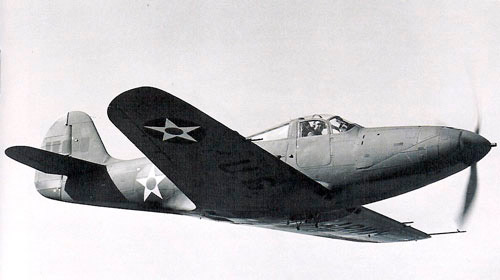

американский самолет P-39 Аэрокобра

Боевое применение истребителя P-39 «Аэрокобра»

Истребитель P-39 «Аэрокобра» начал поступать на вооружение армии США в 1940 году. В 1941 году «Аэрокобры» начали поступать в Великобританию, но там они не прижились, т.к. обладали малой высотностью, в то время как английским лётчикам приходилось вести бои на высоте около 5000 м. Часть самолётов напраили в колонии, часть — в Советский Союз. 165 самолётов получила «Свободная Франция». После подписания перемирия в 1943 году P-39 стала получать и Италия.

В Советском Союзе «аэрокобра» прижилась хорошо — бои на фронте велись в основном на малых высотах, а наиболее частой задачей истребителей было сопровождение фронтовых бомбардировщиков и штурмовиков, тем более, что и из самого P-39 получался достаточно неплохой легкий штурмовик.

Известно, что из-за своей очень непривычной балансировки, «Аэрокобра» была сложна в управлении для новичков, однако для опытных пилотов она была хорошим выбором —  советский ас трижды Герой Советского Союза А.И.Покрышкин одержал на P-39N 48 из своих 59 побед.



Эта статья входит в группы: • Справочник авиацииАвиация того же периодаАвиация США




Источник: компиляция на основе открытых источников сети интернет, а также «Истребители Второй мировой войны 1939-1945», АВИАМ, 1994.
